اجزای اسیلوسکوپ دیجیتال

اجزای اسیلوسکوپ دیجیتال
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۰۹ بهمن ۱۳۹۶

ساختمان داخلی اسیلوسکوپ دیجیتال

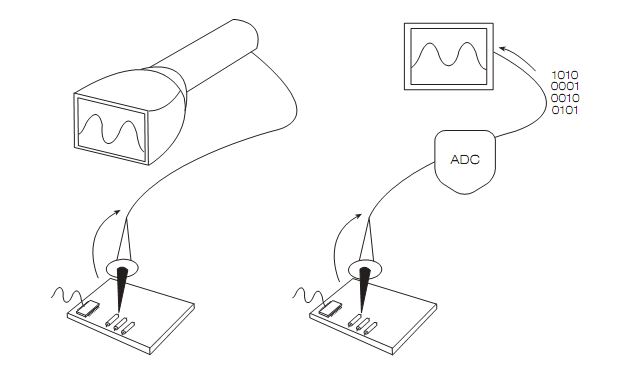

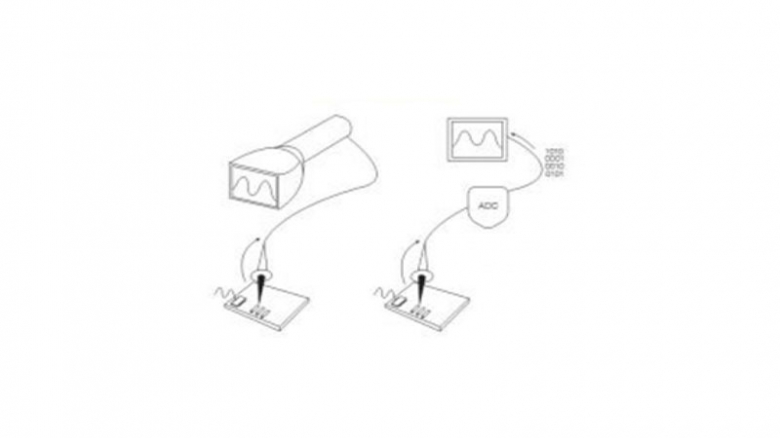

ساختار داخلی اسیلوسکوپ دیجیتال کاملا با اسیلوسکوپ آنالوگ (بر اساس اشعه کاتدی) متفاوت است زیرا بر مبنای علم دیجیتال ساخته شده است و نتیجتا دارای ابعاد کوچکتر، سبکتر و دقیق تر می باشد.

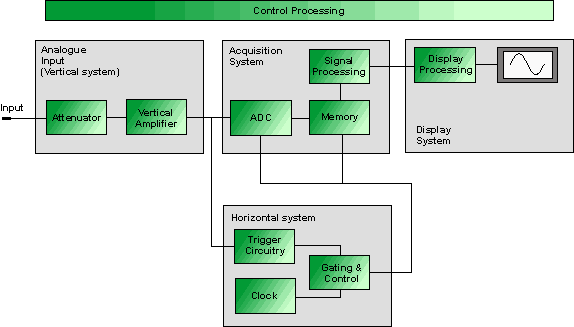

اجزای اصلی اسیلوسکوپ دیجیتال:

تقویت کننده
مبدل A/D
تریگر
پردازنده
نمایشگر دیجیتال رنگی
صفحه کلید رابط کاربر
ماژول های ارتباطی



مبدل A/D

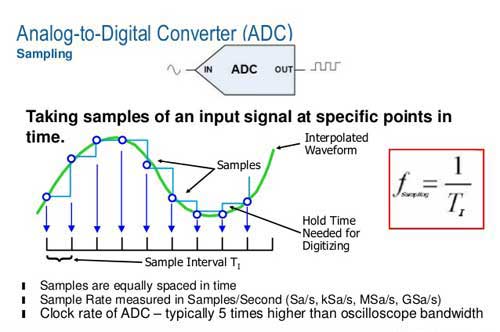

سیگنالهای ورودی اسیلوسکوپ به دلیل ماهیت پیوسته، آنالوگ محسوب میگردند. در اسیلوسکوپ دیجیتال این سیگنال ها باید به سیگنال دیجیتال تبدیل شوند. این کار توسط مبدل آنالوگ به دیجیتال یا A/D (خوانده میشود A to D) انجام میشود. بدین صورت که از سیگنال در زمان TI نمونه برداری میشود. شکل زیر



معمولا ADC ها  8 بیتی یا 12 بیتی هستند که مدل 12 بیتی دارای دقت بالاتری است. بعبارت دیگر اسیلوسکوپ 8 بیتی به این معنی است که مدار داخلی این اسکوپ دارای A/D 8 بیتی است.

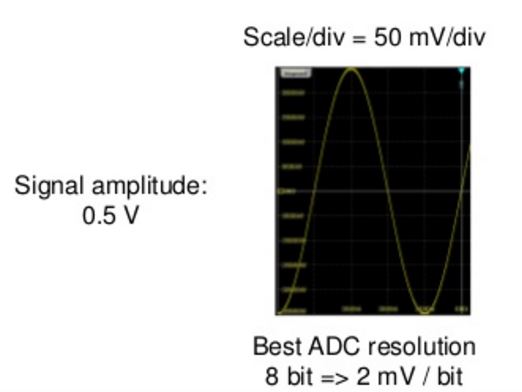

در شکل فوق بهترین دقت A/D ، 2mV/bit است. بعبارت دیگر : 0.5V/256bit=2mV/bit ( رزولوشن A/D، 28 است).
حال اگر اسیلوسکوپ 12 بیتی باشد، سیگنال 16 برابر دقیق تر مشاهده میگردد(جهت روشن شدن این موضوع به مقاله رزولوشن اسیلوسکوپ دیجیتال چیست؟ مراجعه کنید).

پردازنده :
مغز اسیلوسکوپ دیجیتال، واحد پردازنده است که شامل میکرو کنترلرهایی برای پردازش تحلیل سیگنال های دیجیتال می باشد. این واحد با بخش نمایشگر برای نمایش داده، صفحه کلید ورودی برای دریافت دستورها، حافظه جهت ثبت سیگنال در ارتباط است. تغذیه این بخش توسط پاور ساپلای AC/DC داخلی تامین میشود. زیرا اسیلوسکوپ توسط برق شهر تغذیه میشود و باید به DC تبدیل شود.

نمایشگر دیجیتال :
نمایشگر اسیلوسکوپ های دیجیتال از نوع LCD رنگی با رزولوشن های مختلف از سایزهای 5 تا 8 اینچ، است. در برخی مدلها نمایشگر بصورت لمسی یا تاچ میباشد که امکان زوم کردن توسط دست را به کاربر میدهد. نور، اندازه،  کیفیت و وضوح تصویر در اسیلوسکوپ ها بسیار حائز اهمیت است.

صفحه کلید رابط کاربر(پنل):
پنل اسیلوسکوپ شامل پیچ های تنظیم دامنه ولتاژ  کانال ها و زمان، تنظیمات هر کانال، تریگر و... میباشد. مهمترین بخش در پنل که در اسیلوسکوپ های آنالوگ وجود ندارد، وجود دکمه های Measure(اندازه گیری اتومات)، Auto Set ( تنظیم مقیاس ولتاژ و زمان بصورت خودکار)، Pause/Run( امکان فریز کردن سیگنال)، SAVE (ذخیره سیگنال در حافظه داخلی یا خارجی) است.

ماژول های ارتباطی
اسیلوسکوپ های دیجیتال امکان برقراری ارتباط با کامپیوتر، شبکه و... از طریق پورت های خروجی را دارد. از مهترین آنها عبارتند از :

ورودی USB host : اتصال Flash USB به اسیلوسکوپ جهت ذخیره داده ها

خروجی USB device : قابلیت اتصال به PC از طریق کابل USB

خروجی VGA : نمایش شکل موج ها بروی ویدئو پروژکتور و...

خروجی LAN : امکان شبکه نمودن اسیلوسکوپ ها

و...
