میگر چیست؟ تستر عایق چیست؟

هم‌رسانی

گروه تحقیق و توسعه تالی الکتریک

تاریخ:

۱۸ بهمن ۱۳۹۶

میگر دستگاهی برای اندازه گیری مقاومت عایقی با اعمال ولتاژ بالا بطور مثال 1000V یا 1KV میباشد. تستر عایق یا مگا اهم متر قادر به اندازه گیری مقادیر بالای مقاومت عایقی در حد گیگا و یا حتی ترا اهم میباشد. اندازه گیری این کمیت در تست عایقی کابلها، تست کلیدها و سوئیچ ها، موتورهای التریکی، ترانسفورماتورها و... بسیار حائز اهمیت است.

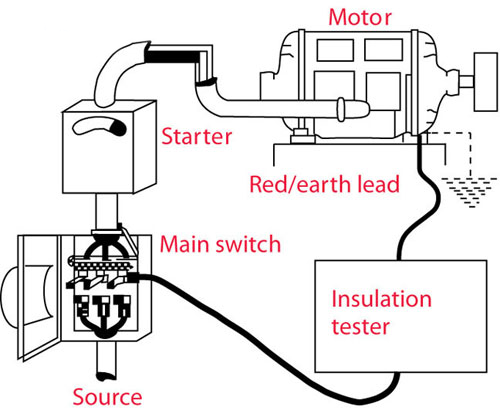

در شکل زیر نمونه ای از کاربرد مگر یا Insulation tester را مشاهده میکنید :

نحوه عملکرد Megger بدین صورت است که با اعمال یک ولتاژ بالا همانند مولتی متر مقدار مقاومت را اندازه گیری میکند با این تفاوت که مقادیر بسیار بالای مقاومت را اندازه گیری میکند. نمونه هایی از ولتاژهای تست، 500V، 1000V، 2.5KV، 5KV و 10KV است.

اما چرا باید وضعیت عایقی کابل یا وسائل الکتریکی را تست نمود:

در براثر تنش های مکانیکی، اضافه ولتاژها، عوامل محیطی مثل دما یا رطوبت، حضور مواد شیمیایی خورنده، عایق دچار آسیب میشود. لذا باعث ایجاد خسارات جبران ناپذیری مثل آتش سوزی می گردد.پس مسئولین بازرسی باید بصورت دوره ای عایق بودن تجهیزات را تست نمایند.

امروزه میگرهای موجود بصورت دیجیتالی میباشند در برخی مدل ها دارای حافظه داخلی یا دیتالاگر هستند که مناسب برای ذخیره اطلاعات تست شده میباشد. بطور مثال در تابلوسازی های برق، میگر دیتالاگر دار برای ثبت مقادیر عایقی تابلو مورد نیاز است. از دیگر ویژگی مگا اهم متر ها اندازه گیری ولتاژ و مقاومت الکتریکی همانند یک مولتی متر برای تست برق دار بودن کابل یا تست اتصال کوتاه میباشد.

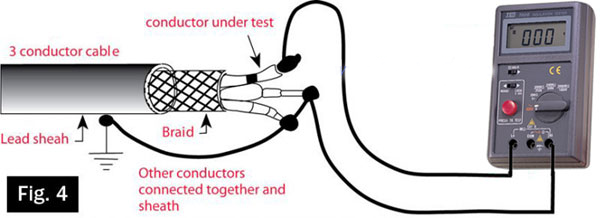

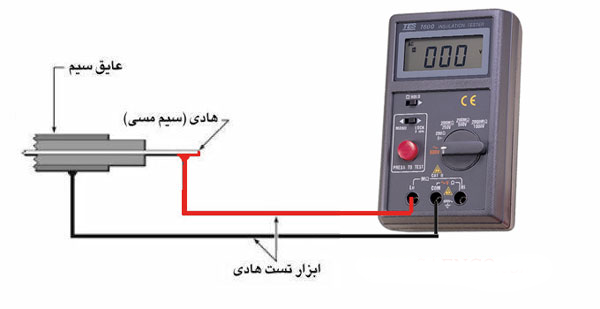

برای آشنایی بیشتر با کاربرد میگر دیجیتال، نمونه هایی از کاربرد این دستگاه بصورت عکس در ادامه، خدمتتان معرفی میگردد.

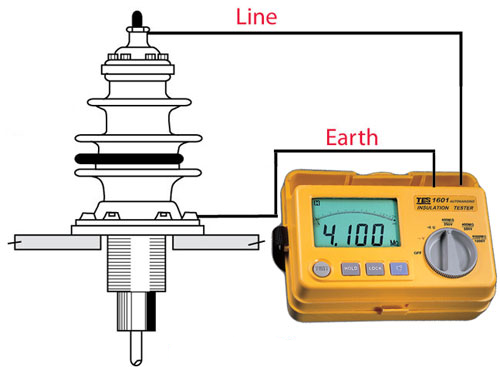

طرز تست عایقی بوشینگ ترانس

نکته: قبل از اتصال میگر به بلوک مورد نظر، آن را de energized کنید. به عبارت دیگر از برق یا منبع تغذیه جدا کره و تخلیه الکتریکی کنید.
