ترانس ایزوله در یو پی اس

ترانس ایزوله در یو پی اس

ترانسهای ایزوله در یوپی اس ها برای جلوگیری از موارد زیر به کار برده می شوند:

انتقال ولتاژ بالای AC
کاهش اثرات ناشی از صاعقه
حفاظت از اتصال غیر عمد افراد با یکی از سیم ها
یا اتصال کوتاه داخلی بین یکی از سیم ها و بدنه دستگاهها ، ناشی از  رطوبت یا عوامل فیزیکی استفاده می شود.

در ترانس ایزوله به دلیل وجود امپدانس کم ، انتقال توان در محدوده طراحی شده به خوبی انجام می شود.

وظایف دیگر ترانس ایزوله یو پی اس:

ترانس در محدوده فرکانس ۵۰HZ عملا باعث ایجاد امپدانس بالا برای فرکانس های زیاد و نویز های ناشی از دستگاه به صورت دوطرفه می شود.
ترانس ایزوله یک ترانس یک به یک است(یعنی نسبت ولتاژ اولیه به ثانویه یک میباشد)که برای اهداف حفاظتی مورد استفاده قرار می گیرد.
این ترانس به این جهت ایزوله نامیده می شود که ارتباط الکتریکی سیستم را با زمین قطع می کند به این صورت که در اولیه که شبکه برق قرار دارد این شبکه به زمین ارتباط دارد اما در ثانویه این اتصال زمین وجود ندارد و همین امر سبب حفاظت در برابر برق گرفتگی در صورت اتصال فرد به فاز و زمین در ثانویه می شود.

کارکرد ترانس ایزوله یوپی اس:

در کل این ترانس، ورودی و خروجی سیستم را از لحاظ ارتباط مستقیم قطع نموده و به زبان عامیانه مابین ورودی و خروجی سیستم قرار می گیرد و هرگونه اختلالات در ورودی و خروجی را از هم جدا نموده و سبب جلوگیری از آسیب دیدن سیستم و در نتیجه مجموعه می شود.

یو پی اس های دارای ترانس ایزوله (یو پی اس های ترانس بیس) بخاطر وجود ترانس نسبت به یو پی اس های ترانس لس سنگین تر می باشند.

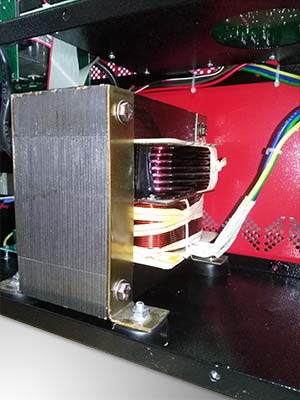

شکل زیر یک نمونه یو پی اس ترانس بیس (دارای ترانس ایزوله) را نشان می دهد.
