کابل OPGW

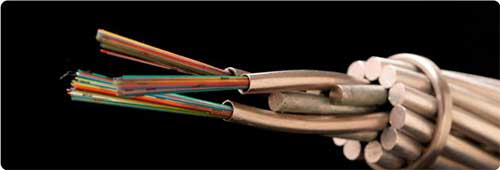

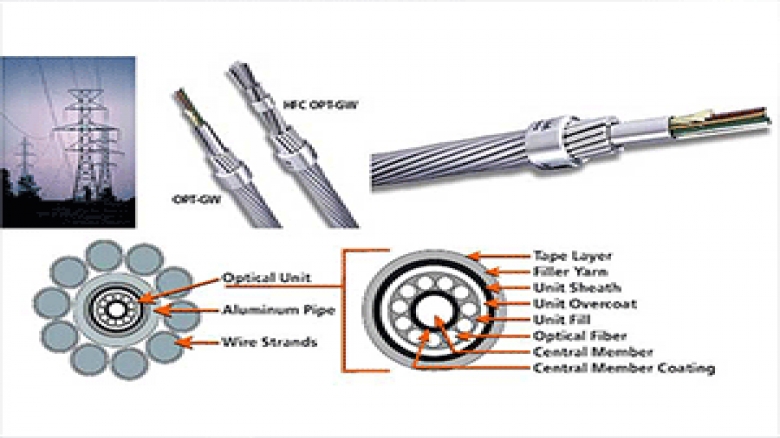

کابل Optical ground wire که به اختصار به آن OPGW می گویند ، کابلی است که در خطوط انتقال هوایی استفاده می شود. کابل opgw از یک یا چند تیوپ آلومینیومی یا استنسل استیل حاوی تعداد معینی از فیبر های نوری و سیم های فولادی با روکش آلومینیوم در لایه اول و سیم های فولادی، آلومینیومی و آلیاژ آلومینیوم و یا ترکیبی از آن ها در دیگر لایه ها، بر اساس نوع مشخصات الکتریکی و مکانیکی مورد نظر تشکیل شده است.

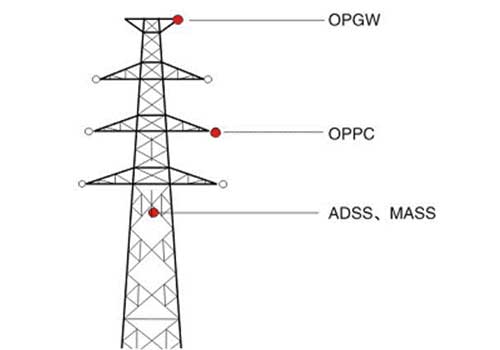

تعداد فیبر های نوری به کارگرفته شده در تیوپ ها متغیر بوده و بر اساس نیاز و درخواست مشتری می تواند از ۱ فیبر آغاز شده و به اعدادی همچون ۴۸،۲۴،۱۲ و حتی بالاتر نیز برسد. از کابل های OPGW در بالاترین نقطه دکل های خطوط انتقال استفاده می شود.
در تولید و طراحی کابل های OPGW می توان از فیبرهای single-mode و multi-mode استفاده نمود. فیبرهای single–mode، در مسافت های بالاتر از یک کیلومتر با پهنای باند بالا و فیبر های multi-mode در مسافت های کمتر از یک کیلومتر با پهنای باندهای کمتر، مورد استفاده قرار می گیرند. کابل های OPGW از نظر ظاهری مشابه سیم های گارد (شیلدوایر) و یا هادی های acsr بوده و در خطوط قدیمی موجود جایگزین سیم های گارد شده و در طراحی خطوط جدید انتقال،به عنوان محصولی با دو کاربرد مورد استفاده قرار می گیرند.


کاربردها:

 این کابل در خطوط انتقال به دو منظور استفاده می گردد:

 انتقال فیبرهای نوری از طریق دکل های انتقال هوایی دارای فواید بسیاری نسبت به کابل های فیبرنوری منتقل شده از طریق زمین می باشد به عنوان مثال می توان به هزینه بسیار کمتر نصب هوایی هر کیلومتر از این کابل ها نسبت به کابل های زمینی،کاهش آسیب های وارد شده به کابل ناشی از گودبرداری ها، گسترش مسیر ها، جایگزینی سیستم های فاضلاب زیرزمینی و ... اشاره نمود. همچنین با توجه به دو منظوره بودن کابل OPGW می توان علاوه بر محافظت از خطوط فاز حاوی جریان الکتریکی در برابر اتصال های کوتاه و جریان های صاعقه، از قابلیت فیبر های نوری نیز در انتقال داده های صوتی و تصویری بهره جست و در مکان هایی که انتقال فیبر های نوری از طریق کابل های زمینی دارای هزینه زیادی می باشد (مثل مناطق کوهستانی و ...) هزینه این امر را کاهش داد.



کابل OPGW توسط BICC در سال 1977 اختراع شد و نصب کابل های OPGW به طور گسترده  از دهه 1980 آغاز شد. در سال 2000، حدود 60000 کیلومتر OPGW در سراسر جهان نصب شد. آسیا، به ویژه چین،  بزرگترین استفاده کنندگان کابل های OPGW هستند که این کابل ها را در خطوط انتقال استفاده می کنند.
