آموزش دستگاه تست رله

آموزش دستگاه تست رله
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۰۲ آبان ۱۳۹۷

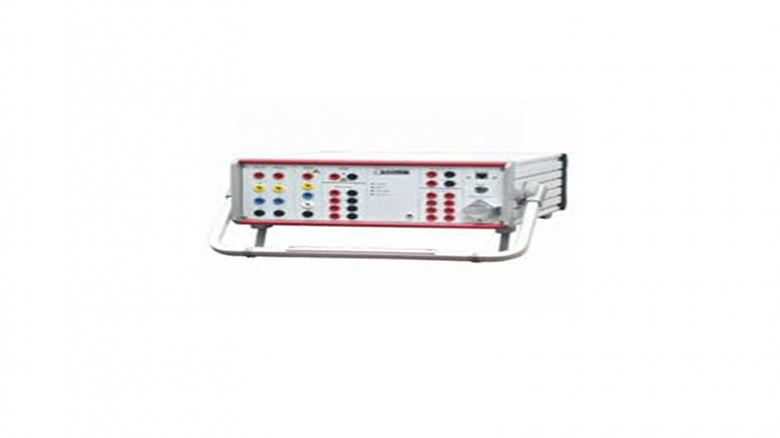

دستگاه تست رله مدل PW636i دارای 4 خروجی ولتاژی 300 ولت و 6 خروجی جریانی 32 آمپری بوده و توانایی تست تمام رله های حفاظتی از جمله رله های مدرن را دارد . این دستگاه ایده آل برای تمام کاربردهای برق قدرت ، نیروگاه ها ، تولیدکنندگان رله ، تولیدکنندگان تابلو برق ، موسسات تحقیقاتی ، شرکت های تست می باشد. در این مقاله قصد داریم دید کلی به دستگاه و اجزای آن داشته باشیم.
این دستگاه قابلیت های دیگری از جمله تست ترنسدیوسر ، انرژی میتر و ... را نیز دارد.
از ویژگی های دیگر این دستگاه می توان به قابلیت انجام مانیتورینگ و ثبت ، توان خروجی بالا ، دقت بالا ، دارای چند کیت رابط هماهنگ سازی و دارای رابط تقویت جریان برای تست رله جریان بالا ، اشاره کرد.

نکات ایمنی:

1- در صورتی که پریز برق متصل شده به  PW636i زمین حفاظتی ندارد ، مشتری باید سوکت زمین  PW636i را به زمین حفاظتی محل وصل کند.
2- قبل از قطع یا وصل تجهیز تحت تست ، لطفا  دستگاه را خاموش کنید.3. ولتاژ خروجی بیشتر از 36 ولت ، خطرناک بوده و باید احتیاط کرد.
3- سوکت های ولتاژ /جریان خروجی نباید به ولتاژ خارجی وصل شود.
4- سوکت های ولتاژ /جریان خروجی نباید به جریان خارجی وصل شود.
5- جهت جلوگیری از تحت تاثیر قرار گرفتن تست، باید مدار خارجی را از رله جدا کرد.
6- مسیرهای تهویه را مسدود نکنید.
7- از قرار دادن دستگاه در معرض باران اجتناب کنید.
8- از روشن کردن و راه اندازی دستگاه در محل هایی که گازهای قابل اشتعال و بخار آب دارند، خودداری کنید.
9- ولتاژ موجود در دستگاه می تواند به 500 ولت برسد که خطرناک بوده و نباید خودتان محافظ دستگاه را جدا کنید.

دستگاه PW636i می تواند در نیروگاه ها ، پست های برق ، کارخانجات رله و غیره برای تست های زیر مورد استفاده قرار بگیرد:

1- تست رله های حفاظتی
2- تست ترانسدیوسرها
3- تست انرژی میترها

با استفاده از دستگاه ثبت آنالوگ AR-7D یا AR-10 که به صورت سفارشی ارائه می شود ، تجهیز PW636i می تواند برای تجزیه و تحلیل شکل موج های آنالوگ استفاده شود.

مشخصات محصول:

1- انواع خروجی ها:
- خروجی جریان 6×32 آمپر(در دو گروه) - خروجی ولتاژ4×300  ولت

2- ورودی های باینری:
 - دارای8 ورودی باینری برای کنتاکت های بدون پتانسیل یا دارای پتانسیل

3- ورودی شمارنده:
 - 4 ورودی شمارنده سرعت بالا

4- ورودی اندازه گیری DC:
- 2 ورودی اندازه گیری DC برای تست ترانسدیوسرها

5- خروجی باینری:
- 8 ورودی باینری در دو گروه ، 4 ورودی مدل کنتاکت خشک و 4 ورودی مدل نیمه هادی

6- خروجی های سطح پایین:
  - 12  خروجی سطح پایین  برای راه اندازی آمپلی فایرهای خارجی یا تست رله ها بر اساس قاعده رگوسفکی

7- رابط تقویت کننده های خارجی

8- رابط GPS
- امکان دریافت سیگنال پالسی GPS از طریق PGPS02 (سفارشی)

9- رابط کنترلی سنکرونایز
- جهت سنکرونایز چندین دستگاه  PW636i برای تست های مخصوص

10- رابط تقویت کننده جریان(سفارشی)
- جهت افزایش جریان خروجی مطابق با ولتاژ برای تست رله های  توان بالا

11- دستگاه ثبت آنالوگ AR-7D/AR-10  (سفارشی)
3. آماده سازی دستگاه

قبل از انجام تست اطمینان حاصل کنید که تجهیزات زیرموجود هستند:
- دستگاه تست PW636i
- کابل تغذیه اصلی
- کابل کنترل LAN
- کامپیوتر دارای نرم افزار نصب شده PowerTest
- کابل های تست قابل اتصال به دستگاه

نحوه اتصال به کامپیوتر:


1. کامپیوتر را به وسیله کابل LAN به PW636i متصل کنید.
2. کابل های کامپیوتر و PW636i را به برق وصل کنید.
3. سوکت زمین PW636i را به زمین حفاظتی وصل کنید.
4. کامپیوتر و PW636i را روشن کنید. 5. نرم افزار PowerTest را اجرا کنید.
