PWM چیست؟

PWM چیست؟

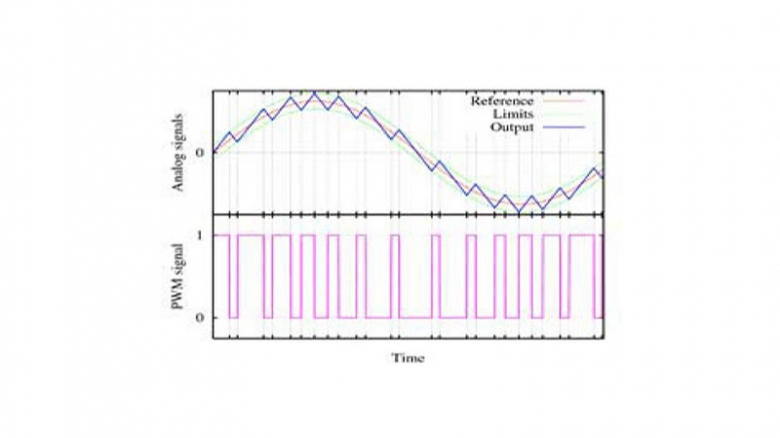

مدولاسیون پهنای باند( PWM )، یک روش بسیار موثر برای بدست آوردن ولتاژ خروجی قابل کنترل و قابل تنظیم از ولتاژ ورودی ثابت یا متغیر می باشد. تکنولوژی مدولاسیون پهنای پالس بیشتر در اینورترها برای تولید ولتاژ خروجی ثابت از 110ولت تا 230ولت AC، صرف نظر از بار، مورد استفاده قرار می گیرد. این مدولاسیون فقط عرض سیگنال را تغییر داده و فرکانس همیشه ثابت است. به عبارت دیگر PWM یک اصطلاح برای یک نوع از سیگنال دیجیتال می باشد که در مدارهای مختلف برای کنترل استفاده می شود.

PWM تکنیکی است که به کمک آن می توانیم ولتاژ پایه‌های خروجی میکروکنترلر، و در نتیجه سرعت موتور یا سایر قطعات جانبی که به میکروکنترلر متصل می شود را کنترل کنیم. یک وسیله دیجیتال همانند میکروکنترلر فقط می تواند دو سطح کنترلی HIGH=5v و LOW=0V را تولید کند حال اگر خواستیم ولتاژ 2.5 ولت و یا 3 ولت و یا هر ولتاژی بین 0 و 5 ولت تولید کنید از PWM استفاده می کنیم.

در PWM ولتاژ تولید شده خروجی از صفر تا مقدار ولتاژ مرجع تعیین شده تغییر می کند.

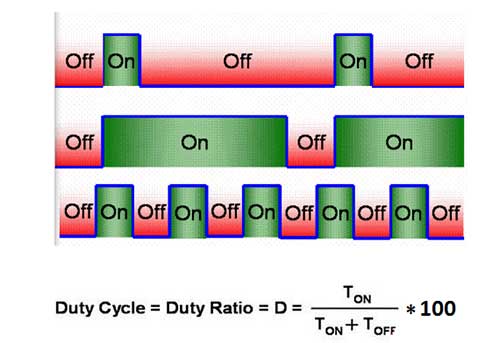

در واقع با استفاده از تکنیک PWM می توانیم ولتاژ و جریان را با استفاده از یک ترانزیستور تقویت کنیم و همچنین روی مقدار ولتاژ خروجی نیز کنترل داشته باشیم.تمام این کارها را می توان با استفاده از یک میکروکنترلر یا هر آی سی دیگری که قابلیت تولید PWM دارد را انجام داد. به طور مثال اگر Duty Cycle یک موج PWM برابر با 70% باشد بدان معنی است که در هر سیکل 70% ولتاژ برابر VCC و 30% ولتاژ برابر0 است.در شکل های زیر PWM نشان داده شده است.


اگر سیگنال PWM در یک فرکانس ثابت کار کند، با تغییر زمان موقعی که دامنه سیگنال بالا می باشد، می توان زمان دامنه سیگنال پایین را تغییر داد. میزان زمانی که دامنه سیگنال بالا می باشد، پهنای پالس نامیده می شود. این پهنای پالس که بستگی به دوره سیگنال دارد، دیوتی سایکل گفته می شود. دیوتی سایکل Duty Cycle به میزان درصد روشن خاموش بودنتجهیز در یک دوره زمانی گفته می شود. با ضرب دیوتی سایکل در ۱۰۰ ، میتوانیم آن را به صورت درصد نشان دهیم .
بنابراین درصد دیوتی سایکل به طور مستقیم با مقدار ولتاژ گرفته شده از منبع متناسب است . اگر دیوتی سایکل ۱۰۰% باشد ، موج تبدیل به یک DC ثابت می شود. دوره زمانی سیگنال (T) که به پریود زمانی نیز گفته می شود از لحظه افزایش پله ی سیگنال موج مربعی شروع شده و به میزان شروع افزایش بعدی طول می کشد.
