دریچه انفجار ترانسفورماتور ( explosion vent)

دریچه انفجار ترانسفورماتور ( explosion vent)
ایجاد اشکال در داخل ترانسفورماتور معمولا به همراه قوس است. دمای بالای قوس الکتریکی، موجب تجزیه شدید روغن ترانسفورماتور می‌شود. گاز بیرون آمده در این فرآیند فشار داخل تانک را به شدت بالا می‌برد. در حادثه اتصال کوتاه، فشار داخل تانک چنان افزایش می‌یابد که ممکن است تانک منفجر و سبب بروز آتش سوزی شود.

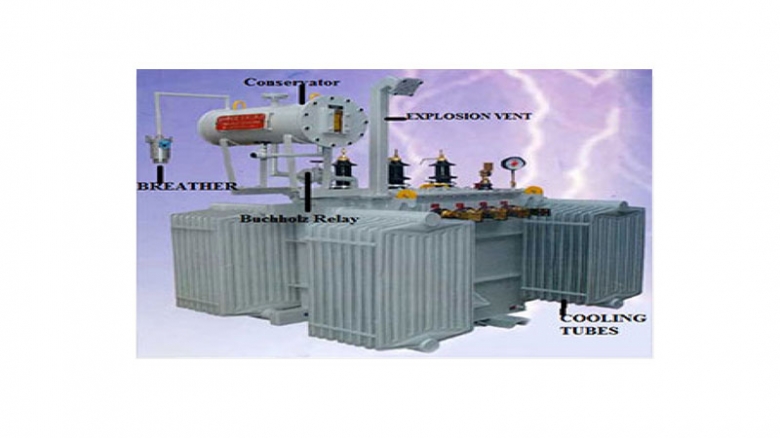

برای پرهیز از آسیب رسیدن به تانک ترانسفورماتور یک دریچه انفجار (explosion-vent) پیش بینی شده است. دریچه انفجار شامل لوله‌ای است که سر پایینی آن به وسیله روزنه‌ای با تانک ارتباط دارد. اگر فشار داخل تانک بسیار افزایش یابد، یک دیسک شیشه‌ای که سر بالایی لوله را آب‌بندی کرده است، می‌شکند و گاز به همراه روغن از طریق لوله از تانک بیرون می‌زند.
