استانداردهای سیم کشی ساختمان

قواعد و قوانین سیم کشی ساختمان چیست ؟
باید به این نکته به صورت کاملا جدی توجه داشت که مهارت سیم کشی ساختمان ، تنها به صورت تجربی به دست نمی آید ، به این صورت که ممکن است شخصی سال ها تجربه سیم کشی داشته باشد ، اما از رعایت برخی قوانین آن هیچ اطلاعی نداشته باشد . در همین راستا توصیه و تاکید ما همواره بر این نکته بوده است که سیم کشی و برقکاری ساختمان می بایست بر اساس نشریه های مربوط به آن اعم از نشریه ۱۱۰ و مبحث ۱۳ مقررات ملی ساختمان باشد.

مبانی سیم کشی ساختمان چقدر پیچیده است؟
در واقع نمی توان آن را پیچیدگی نامید ، اما نکاتی در سیم کشی نهفته است که می تواند اساس برقکاری ساختمان را به کلی متحول کند. تاکید اساسی ما همواره بر یک نکته است : “سیم کشی بر اساس نقشه مهندسی”

همیشه نقشه در اولویت اول قرار دارد ، در مرحله بعد با توجه به قوانین موجود می توان عمل کرد ، برخی این قوانین نیز عبارتند از :
- ارتفاع تمام کلیدهای روشنایی : ۱۱۰ تا ۱۲۰ سانتی متر
- ارتفاع پریز در آشپزخانه ۶۰ و ۱۲۰ سانتی متر
- ارتفاع پریز در حمام ۱۲۰ سانتی متر
- ارتفاع کلید کولر ۱۳۰ سانتی متر
- کلیدها باید در ساختمان به وسیله لیزر یا شلنگ تراز لول شوند.

سیم کشی ساختمان، از جمله خدمات بسیار حساس ساختمانی می باشد. در حقیقت نکات مختلفی می بایست در این زمینه مدنظر متخصصین قرار گیرد. مهم ترین این نکات، استانداردها هستند. استانداردهای سیم کشی ساختمان، به صراحت در مواردی همانند فاصله ها، قطر سیم ها و ظرفیت فیوزها نکاتی را بیان می دارند. در این نوشتار می کوشیم تا کلیه استانداردهای سیم کشی را به صورت مختصر بیان نماییم.

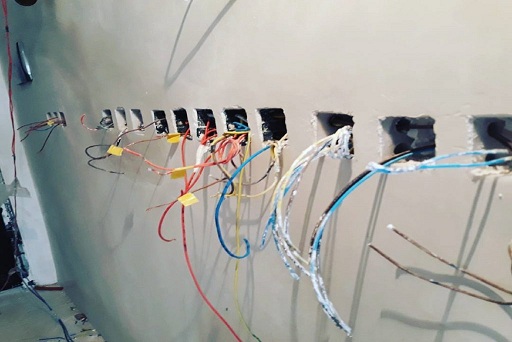

۱- استاندارد فاصله ها در سیم کشی ساختمان در بحث سیم کشی و برق کاری، حتما می بایست یک سری فاصله به عنوان فاصله استاندارد رعایت گردند. این فواصل به شرح زیر می باشند:
الف) فاصله کلیدهای ساختمانی از کف: ۱۱۰ تا ۱۲۰ سانتی متر
ب) فاصله پریزهای برق، تلفن و آنتن ساختمان از کف: ۳۰ تا ۴۰ سانتی متر
ج) فاصله جعبه فیوز ساختمان از لوله های گاز و آب: ۱ متر
د) فاصله پنل و گوشی آیفون ساختمان از کف: ۱۴۰ تا ۱۵۰ سانتی متر
ه) فاصله آویز لامپ ها از سقف ساختمان: ۳۰ تا ۵۰ سانتی متر
و) فاصله قوطی ها از چارچوب ساختمان: ۱۵ تا ۲۵ سانتی متر



۲- استاندارد سطح مقطع سیم ها در برقکاری و سیم کشی ساختمان
الف) سیم های به کاربرده شده در ساختمان برای روشنایی: سطح مقطع ۱٫۵ میلی متر
ب) سیم های به کار برده شده برای پریز ساختمان: سطح مقطع ۲٫۵ میلی متر
ج) سیم های به کار رفته به عنوان سیم های اصلی برق: سطح مقطع ۴ میلی متر
د) سیم های به کار رفته برای کولر آبی: سطح مقطع ۲٫۵ میلی متر
ه) سیم های به کار رفته برای کولر گازی: سطح مقطع ۴ میلی متر

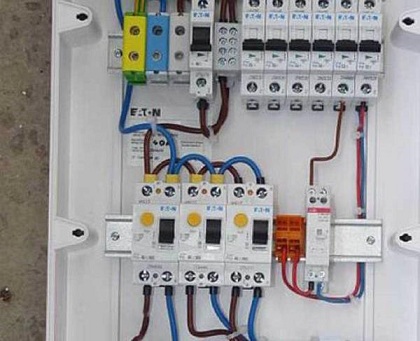

۳- استاندارد ظرفیت فیوزها در سیم کشی ساختمان
در مکان های مختلف ساختمان، فیوزها با مصارف گوناگونی به کار می روند. در امر سیم کشی ساختمان می بایست دقت شود که از فیوز با ظرفیت مناسب برای آن بخش استفاده شود. ظرفیت فیوزها به صورت خلاصه عبارتند از:
الف) ظرفیت فیوز برای روشنایی: ۱۰ آمپر
ب) ظرفیت فیوز برای پریزها: ۱۶ آمپر
ج) ظرفیت فیوز برای کولرگازی و فیوز اصلی ساختمان: ۲۰ آمپر
د) ظرفیت فیوز برای کنتور ساختمان: ۲۵ آمپر



۴- توجه به جای گرفتن اسباب و اثاثیه در سیم کشی ساختمان
از جمله نکات بسیار مهمی که می بایست در امر سیم کشی ساختمان، مدنظر متخصصان مربوطه قرار گیرد، جای گیری اسباب و اثاثیه است. در واقع یک برق کار ماهر، می بایست جایگاه کلیه وسایل برقی را در ذهن خود مدنظر داشته باشد. از جمله جایگاه ها، می توان به موارد زیر اشاره نمود:
۱- جایگاه لباس شویی در آشپزخانه
۲- جایگاه پکیج در آشپزخانه
۳- جایگاه یخچال در آشپزخانه
۴- جایگاه گاز در آشپزخانه
