فوتوسل چیست؟

فوتوسل چیست؟

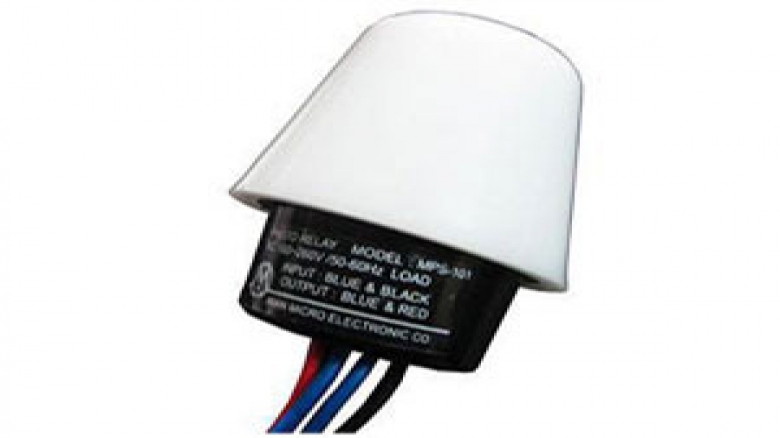

فوتوسل وسیله‌ای است که نسبت به نور حساس بوده و با برخورد شعاعهای نوری با صفحه آن از خود ولتاژی تولید می‌کند و از تولید این ولتاژ می‌توان رله‌ای را بکار انداخت که مداری را قطع یا وصل کند.

طرز کار :

طرز کار کلید فتوسل بدین صورت است که وقتی روز است، فتوسل ولتاژی را تولید می‌کند که این ولتاژ تولیدی به رله‌ای فرمان می‌دهد که مدار روشنایی معابر را قطع کند. با تاریک شدن هوا چون نوری وجود ندارد، فتوسل دیگر ولتاژی تولید نمی‌کند و جریانی به رله نمی‌رسد که دستور قطع لامپ های معابر را بدهد، در نتیجه لامپ های معابر روشن می‌شود.

لازم به تذکر است که فتوسل را در مراکز برق نصب می‌کنند و همراه آن یک تقویت کننده وجود دارد که تغییرات جریان در اثر نور تقویت می‌کند و رله بکار می‌اندازد.

کاربرد :

از فتوسل معمولا برای خاموش و یا روشن کردن اتوماتیک لامپهای معابر ، باغهای بزرگ ، حیاط ویلاها و غیره استفاده می‌شود.

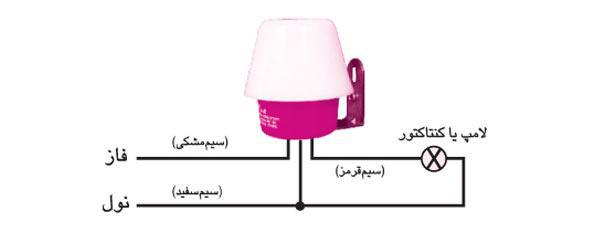

مدار نصب:

در زیر مدار نصب فوتوسل را مشاهده می کنید:
