مدار لامپ مهتابی

چک مغناطیسی ، استارتر ، بالاست القایی ، بالاست مغناطیسی ، ترانس مهتابی ، اینها همه نامهایی است که در بازار برای بالاست های مغناطیسی استفاده می شود.

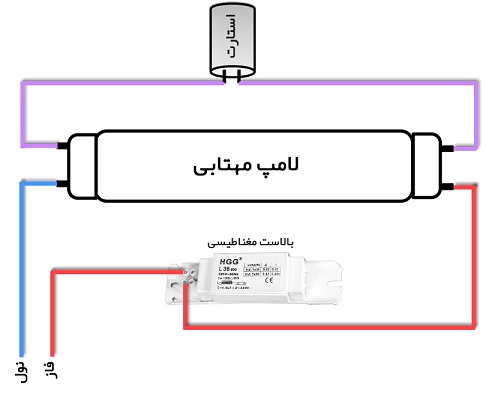

در تصویر بالا مشاهده می کنید که سیم فاز وارد یکی از پایه های بالاست شده ( فرقی نمی کند، کدام پایه ) و از پایه دیگرِ بالاست خارج می شود و به یکی از پایه های مهتابی وصل می شود.

نقشه مدار مهتابی با بالاست الکترونیکی

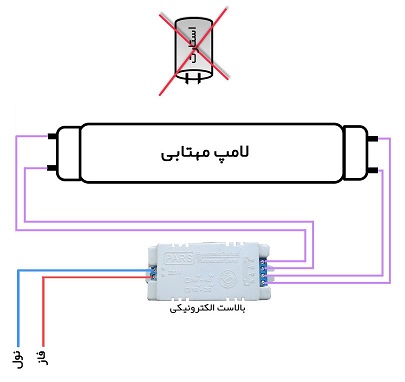

در نقشه زیر مشاهده می کنید که فاز و نول به صورت مستقیم وارد بالاست الکترونیکی شده و از بالاست چهار رشته سیم به لامپ مهتابی وصل شده است.



فواید بالاست های الکترونیکی نسبت به بالاست های مغناطیسی در این است که:
