رله حالت جامد ( SSR ) چیست و چگونه کار می کند؟

رله حالت جامد ( SSR ) چیست و چگونه کار می کند؟
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۱۹ آبان ۱۳۹۸

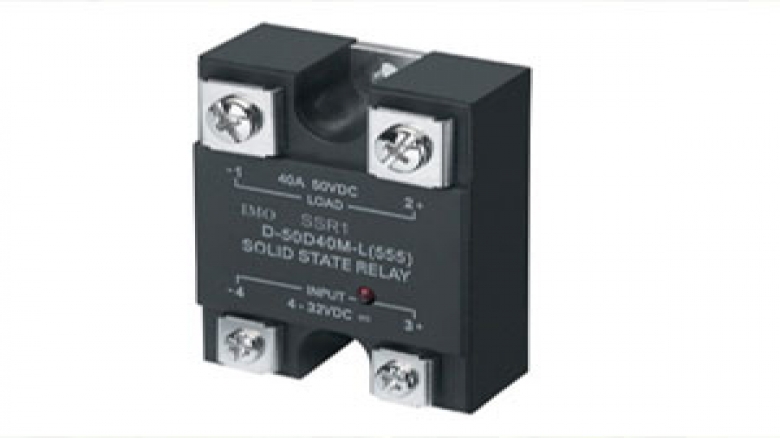

رله حالت جامد (SSR) یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می توان جریان یا ولتاژ بزرگتر را کنترل کرد.
عملکرد SSR شبیه رله های الکترومکانیکی می باشد با این تفاوت که در این المان هیچ قسمت متحرکی وجود نداشته و نسبت به آن دارای ابعاد کوچکتری می باشد.عدم قسمت متحرک در SSR موجب افزایش عمر قطعه شده و در مداراتی که تعداد دفعات کلید زدن زیاد می‌باشد کاربرد دارد. چنانچه بخواهیم در بارهای DC از SSR استفاده کنیم در ساختمان داخلی از ماسفت هایی به صورت موازی با یکدیگر استفاده می شود تا میزان جریان قابل تحمل SSR نیز افزایش یابد .

  سه پارامتر جهت انتخاب یک SSR باید لحاظ گردد که در ذیل به آه اشاره می گردد:

1- محدوده و نوع ولتاژ کنترلی جهت قطع و وصل SSR که دو حالت DC control input و AC control input می باشد.
2- ولتاژی که به دو سر خروجی وصل می گردد ( به دو سر سوئیچ) که این ولتاژ نیز دو حالت DC یا AC می باشد.
3- جریان حداکثر قابل عبور از سوئیچ الکترونیکی در خروجی.
