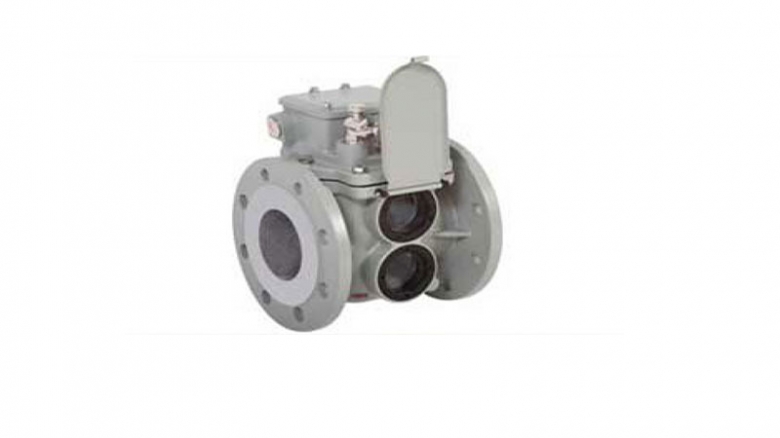

رله بوخهلتس چیست؟

تجهیزات الکتریکی که داخل آنها پر از روغن است نظیر ترانسفورماتورها ،بوشینگهای آنها و ترمینال باکس مربوط به کابلها را می توان جهت محافظت از عیوب داخلی و از دست رفتن روغن آنها ، با رله بوخهلتس حفاظت کرد .

این رله که درلوله رابط بین تانک و منبع ذخیره نصب می شود از دو گوی شناور که در داخل محفظه رله نصب شده اند و می توانند همراه با سطح روغن جابجا شوند ، تشکیل شده است . دو عددکلید جیوه ای نیز با شناور همراه هستند و می توانند کنتاکتهایی را قطع یا وصل کنند، رله بوخهلتز بسیار دقیق است و از آنجا که در مراحل اولیه آغاز شدن بسیاری از مشکلات، آلارم می دهد . این شانس را به پرسنل بهره برداری می دهد که شرایط خطرناک را خیلی زود شناسایی کنند و از آسیب های جدی به تجهیزات جلوگیری نمایند . تنظیم درجه حساسیت رله بوخهلتس کاملاً تجربی است و بستگی به ترانس و رله دارد . در هر حال باید دقت داشت که رله خیلی حساس نباشد ، زیرا اضافه بار کم و جریانهای اتصال کوتاه شدید خارجی و حتی تغییرات درجه حرارت موسمی ، سبب جریان پیدا کردن روغن می شود که نباید رله بوخهلتز را بکار اندازد . پس از هر تریپ ترانس ، در اثر رله بوخهلتس باید گازهایی که در محفظه رله جمع شده است را خارج نمودتا شناور آن به حالت اولیه خود بازگردد. .
در ضمن باید گازهای موجود در محفظه گاز رله را خارج نموده و  ازنظر قابلیت اشتعال مورد آزمایش قرار دهیم ، زیرا در صورتیکه ترانسفورماتور خوب تحت خلاء قرار نگرفته باشد ، هوای موجود در داخل روغن ، کم کم خارج شده و در رله جمع میگردد و می تواند سبب ظاهر شدن آلارم گردد .

همچنین ممکن است به طریقی هوا به داخل ترانسفورماتور نفوذ کرده باشد . این عمل در ترانسهایی که روغن آنرا جدیداً عوض کرده اند بیشتر پیش می آید . با وجود اینکه رله بوخهلتس یک رله بسیار خوبی است ومی تواند از آغاز پیدایش نقص، آن را تشخیص دهد ، و لیکن دارای محدویت هایی نیز هست که در ادامه ذکر می گردد

محدودیت های رله بوخهلتس:



خطاهائی که سبب بکار انداختن رله بوخ هلتس می شوند عبارتند از:
