یک مقاومت ایده‌ال، عنصری است با یک مقاومت الکتریکی که صرفنظر از ولتاژ اعمالی به دو سرش یا جریان الکتریکی عبوری از آن ، ثابت می‌ماند. اما بدلیل اینکه مقاومتهای جهان واقعی نمی‌توانند این شرایط ایده‌ال را برآورده سازند، آنها را به گونه‌ای طراحی می‌کنند که در برابر تغییرات دما و دیگر عوامل محیطی ، نوسانات کمی در مقاومت الکتریکی شان ایجاد شود.
مقاومت ها ممکن است که ثابت یا متغیر باشند.

مقاومت های متغیر پتانسیومتر یا رئوستا  نیز خوانده می‌شوند و این اجازه را می‌دهند که مقاومت وسیله توسط تنظیم یک میله یا لغزش یک ابزار کنترلی ، تغییر کند.



تشخیص مقدار مقاومت با استفاده از نوارهای رنگی:

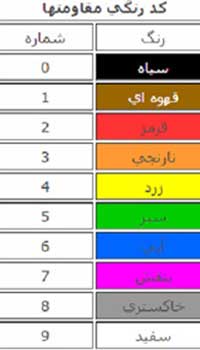

مقاومتهای توان کم دارای ابعاد کوچک هستند، به همین دلیل مقدار مقاومت و تلورانس را بوسیله نوارهای رنگی مشخص می‌کنند . مقاومت ها ممکن است دارای 4 نوار رنگی ، 5 نوار رنگی و یا شش نوار رنگی باشند:هر کدام از این رنگ ها معرف یک عدد هستند، حال بستگی به این دارد که این رنگ برای کدام نوار باشد می توان مقدار مقاومت را تشخیص داد.



طریقه خواندن مقدار مقاوت های 4 رنگ ( 4 نواری ):
در مقاومت های 4 رنگ ( 4 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. هنگامی که به رنگ سوم رسیدیم دو عدد قبلی را در 10 به توان عدد رنگ سوم ضرب می کنیم. توجه کنید رنگ اول و رنگ دوم از هم جدا نبوده و یک عدد 2 رقمی را تشکیل می دهند.چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ چهارم را برای مشخص کردن درصد خطا در مقاومت های 4 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود. اگر یک طرف مقاومت به رنگ طلایی بود ، نشان دهنده مقاومتی با خطا یا تلورانس 5 % است و اگر نقره‌ای بود نمایانگر مقاومتی با خطای 10% است.اما اگر مقاومتی فاقد نوار چهارم بود، بی رنگ محسوب شده و تلورانس آن را 20 %در نظر می‌گیریم.

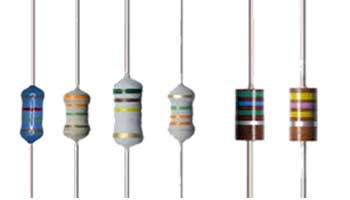

برای شکل بالا، از سمت چپ شروع به خواندن می‌کنیم. رنگ زرد معادل عدد 4 ، رنگ بنفش معادل عدد 7 ، رنگ قرمز معادل عدد 2 ، و رنگ طلایی معادل تلورانس ٪5 می‌باشد. پس مقدار مقاومت بدون در نظر گرفتن تلورانس ، مساوی 4700 اهم ، یا 4.7 کیلو اهم است و برای محاسبه خطا عدد4700 را ضربدر 5 و تقسیم بر 100 می‌کنیم، که عدد 235 بدست می‌آید،بنابراین  مقدار واقعی مقاومت چیزی بین 4465 اهم تا 4935 اهم می‌باشد، زیرا:
4935 = 235 + 4700 4465 = 235 - 4700


طریقه خواندن مقدار مقاوت های 5 رنگ ( 5 نواری ):
در مقاومت های 5 رنگ ( 5 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. تفاوت با مقاومت 4 نواری در رنگ سوم است. همانند رنگ دوم عدد رنگ سوم را نیز در کنار آن ها قرار می دهیم. هنگامی که به رنگ چهارم رسیدیم سه عدد قبلی را در 10 به توان عدد رنگ چهارم ضرب می کنیم. توجه کنید رنگ اول ، رنگ دوم و رنگ سوم از هم جدا نبوده و یک عدد 3 رقمی را تشکیل می دهند.
چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ پنجم را برای مشخص کردن درصد خطا در مقاومت های 5 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود.

طریقه خواندن مقدار مقاوت های 6 رنگ ( 6 نواری ):
در مقاومت های 6 رنگ ( 6 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. همانند مقاومت 5 نواری عدد رنگ سوم را نیز در کنار آن قرار می دهیم. هنگامی که به رنگ چهارم رسیدیم سه عدد قبلی را در 10 به توان عدد رنگ چهارم ضرب می کنیم. توجه کنید رنگ اول ، رنگ دوم و رنگ سوم از هم جدا نبوده و یک عدد 3 رقمی را تشکیل می دهند.چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ پنجم را برای مشخص کردن درصد خطا در مقاومت های 6 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود.
تفاوت در مقاومت های 6 نواری در رنگ ششم مشخص می شود. رنگ ششم در این مقاومت ها ضریب حرارتی می باشد. که عدد آن بر حسب PPM یا درجه سانتیگراد بیان می شود.
