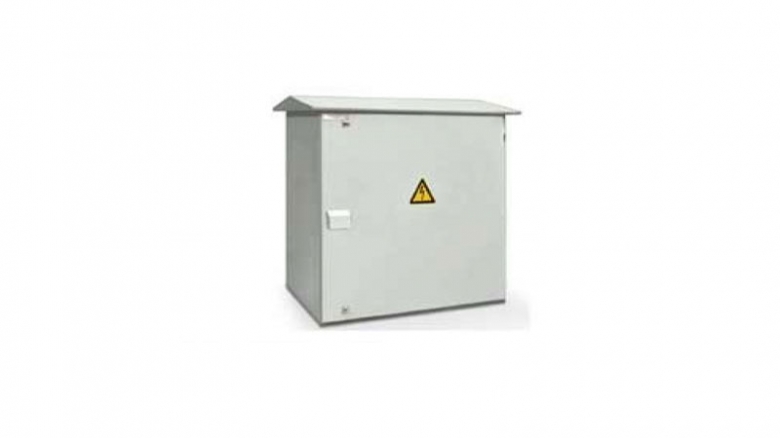

راه اندازی تک ضرب الکترو پمپ

راه اندازی تک ضرب الکترو پمپ
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۰۳ آذر ۱۳۹۸

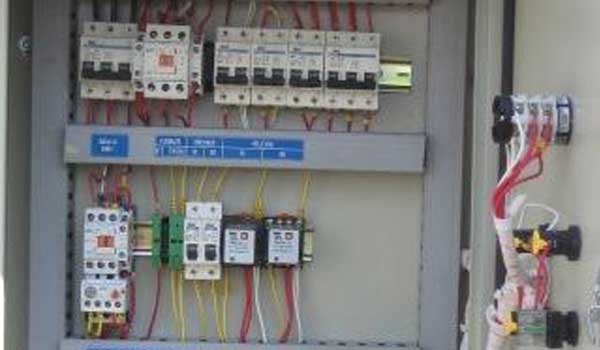

در طراحی تابلو برق ما به روشهای مختلف می توانیم قطعات لازم را انتخاب کنیم.

تابلوهای راه اندازی الکتروموتور ها و الکترو پمپ ها را به سه دسته تقسیم می کنیم:

1- راه اندازی تک ضرب
2- راه اندازی دو ضرب (ستاره – مثلث)
3- راه اندازی نرم (کنترل دور)




۱ـ راه اندازی تک ضرب متداول ترین نوع راه اندازی است و برای الکتروموتورهای تکفاز و سه فاز با توان کمتر از ۱۱ کیلو وات مورد استفاده قرار می گیرد. قطعات لازم برای موتورهای تک فاز
1- فیوز محافظ (میتواند فیوز کاردی، مینیاتوری، کلید حرارتی و… باشد)
2- کنتاکتور
3- بی متال (در مواردی که کلید حرارتی وجود دارد، نیازی به بی متال نیست) برای موتورهای تک فاز سه مورد بالا و برای موتورهای سه فاز کنترل فاز هم استفاده می شود.


قطعات لازم برای موتورهای سه فاز تک ضرب :

1- فیوز محافظ (میتواند فیوز کاردی، مینیاتوری، کلید حرارتی و… باشد)
2- کنتاکتور
3- بی متال
4- کنترل فاز


نکته:

1- کلید محافظ بسته به نوع و کارکرد موتور، معمولا از ۱٫۵ تا ۲ برابر جریان موتور، بالاتر گرفته می شود.– در استاندارد امریکا (AWG): فیوز تندکار (مانند مینیاتوری) ۳ برابر جریان نامی موتور فیوز کندکار (ذوب شونده) ۱٫۷ برابر جریان نامی موتور می باشد.

2- به طور کلی اگر به روشهای فرمولی، محاسبه می کنید احتمال کمی تفاوت با جدول وجود دارد که می تواند به خاطر دلایل زیر باشد:
– کسینوس فی – جریان اولیه و راه انداز موتورها (درمصارف مختلف جریانها فرق می کنند) – نوسان ولتاژ – دور موتور – ولتاژی که در جدول محاسبه شده ( ۴۰۰ یا ۳۸۰) و…

3- کنتاکتور را به علت کارکرد بالا (قطع و وصل زیاد) ، باید حتی المقدور ۱٫۵ تا ۲ رنج نسبت به نوع کارکرد و تعداد ضربات آن بالاتر در نظر گرفت.
