مبدل باک

مبدل باک نوعی مبدل DC-DC کاهنده بوده که مقدار متوسط ولتاژ خروجی کمتر از ولتاژ ورودی است. از این مبدل برای کنترل سرعت موتورهای DC استفاده می‌شود. از آنجا که اساس کار این مبدل‌های سوئیچینگ (کلیدزنی) است، ولتاژ خروجی دارای هارمونیک خواهد بود که برای برطرف کردن این مشکل از یک فیلتر پایین‌گذر متشکل از سلف و خازن استفاده می‌گردد.
همچنین با استفاده از یک دیود، جریان را برای بارهای سلفی یکسان می‌سازند.

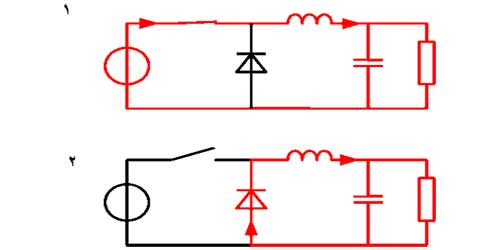

این دو شکل نیز تنظیمات مدار از یک مبدل باک در دو حالت زمانی که سوئیچ بسته است و حالت خاموش، زمانی که سوئیچ باز است(فلش ها به عنوان مدل جریان) را نشان می دهند.




موقعی که سوئیچ بسته است ، جریان از طریق سلف به بار می رسد ، سلف و خازن در همین مرحله  ( بسته به مدت زمان بسته بودن سوئیچ) شارژ می شود . زمانی که سوئیچ باز شود ، مدار از طریق دیود بسته شده  و انرژی سلف که قبلا ذخیره شده بود ، از طریق دیود به خازن رسیده و خازن دوباره شارژ می شود . زمان قطع کلید ، سلف همانند منبع ولتاژ عمل می کند . در این مدار ، به دلیل قطع و وصل مکرر سوئیچ ، فرصت کافی برای شارژ کامل سلف وجود ندارد به همین دلیل همیشه ولتاژ سلف کمتر از ولتاژ ورودی می باشد .

این مبدل بسته به جریانی که از سلف می‌گذرد، می‌تواند در سه حالت عمل کند:

مزایای این مبدل عبارتند از :

معایب این مبدل شامل موارد زیر است :
