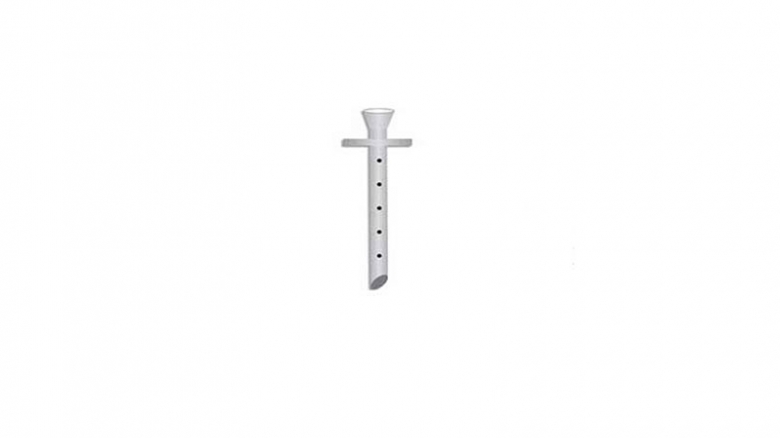

لوله ارت (میله ارت)

لوله ارت (میله ارت)

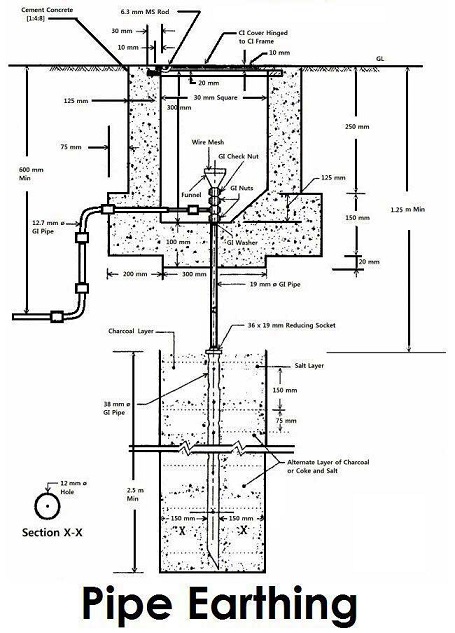

لوله ارت فولاد گالوانیزه و لوله های سوراخ دار به منظور لوله ارت استفاده می شود و به صورت عمودی در خاک مرطوب در زمین قرار می گیرد.

اندازه لوله بستگی به نوع خاک دارد. لوله معمولا دارای قطر (۴۰mm (1.5in و طول (۲.۷۵m (9ft می باشد. بیشتر در خاک عادی یا خاک خشک و سنگی استفاده می شود. رطوبت خاک در تعیین طول لوله تاثیر دارد اما معمولا باید  (۴.۷۵m (15.5ft باشد.



توصیه های مهم:

الکترود زمین نباید به ساختمان نزدیک باشد بلکه در فاصه ای حداقل ۱.۵m نصب شود.

جهت عملکرد رله های حفاظتی و فیوز، مقاومت زمین باید به اندازه کافی کم تا جریان به راحتی از آن عبور کند. اما این مقدار ثابت نیست چون به تغییرات آب و هوا و رطوبت بستگی دارد.

الکترود زمین باید همیشه در حالت عمودی در داخل زمین و یا گودال قرار داده شده است چون ممکن است تماس با لایه های زمین متفاوت باشد.

اتصال هادی زمین به بدنه، قطعات فلزی و سرب زمین باید محکم باشد.

از پیچ و مهره لوله فلزی کوتاه برای اتصال سیم به صفحات ارت باید استفاده شود.

برای محافظت از خوردگی مفاصل از گریس استفاده می شود.

سرب از طریق پیچ و مهره از دو مکان بر روی صفحه زمین محکم می شود.

حفر چاه با دهانه ی  (۵x5ft (1.5×۱.۵m و عمق حدود ۲۰ تا ۳۰ فوت (۹ تا ۶ متر) انجام می شود.(توجه داشته باشید که، عمق و عرض آن بستگی به ماهیت و ساختار زمین دارد).

برای حفظ شرایط رطوبت، به اندازه (۱ft (30cm ذغال سنگ و مخلوط آهک در اطراف صفحه زمین قرار داده شود.البته در حال حاضر از خاک مقاومت پایین بنتتونیت استفاده می گردد.
