نکاتی برای تست باتری

نکاتی برای تست باتری
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۱۴ مرداد ۱۳۹۹
در این بخش توضیحات کوتاهی در خصوص تست ساده باتری را بازگو می کنیم:

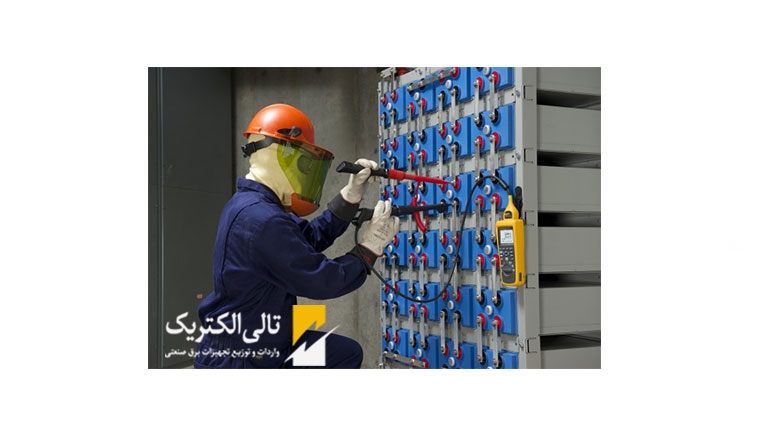

تست ولتاژ باتری های یو پی اس در دو حالت مختلف:
الف- به طور مجموع و وصل به بانک باتری دستگاه یو پی اس
ب- بطور باز شده و تک باتری

در حالت الف:

در صورت وصل باتری به دستگاه یو پی اس و روشن بودن شارژر دستگاه:

در اولین مرحله باید به ظاهر باتری یو پی اس نیز دقت شود که بدنه باتری گرم و متورم نشده باشد. (تورم و داغی بدنه باتری یو پی اس نشانه خرابی آن است). در این صورت باید تقارن ولتاژی باتری ها در زمان شارژ و در زمان تخلیه تست شود. ولتاژ باتری های یو پی اس در زمان شارژ باید بین ۳/۱۳ ولت تا ۸/۱۳ ولت باشد. باتری هایی که ولتاژ آنها در این محدوده اندازه گیری نباشند احتمالا خراب هستند.

در روش تست باتری در زمان تخلیه باتری ها (خاموش بودن شارژ دستگاه):
باید تقارن ولتاژی چک شود، ولتاژ تمامی باتری ها باید برابر باشند (با یک نامتقارنی ولتاژی حداکثر ۵/۰ ولت). در غیر اینصورت باتری هایی که افت شدیدتری نسبت به بقیه باتری ها دارند خراب هستند.

درحالت ب:

تست باتری یوپی اس بصورت تکی و خارج از بانک باتری به عنوان مثال تست باتری ۱۲ ولت ۷ آمپر ساعت:

ابتدا یک مصرف کننده ۷ آمپر DC جهت تخلیه باتری به باتری وصل می کنیم. زمان تقریبی BACKUP باتری طبق نمودار دشارژ باتری یو پی اس باید حدود ۳۰ دقیقه باشد.

در زمان تخلیه باتری باید به ولتاژ باتری کاملا دقت کرد.

در صورتیکه باتری یو پی اس ظرف چند ثانیه افت کند و ولتاژ آن به زیر ۱۱ ولت برسد باتری خراب است و در غیر اینصورت اگر ولتاژ باتری یو پی اس بعد از طی کردن چند دقیقه بالای ۱۱ ولت ثابت شد و افت ولتاژ چندانی نداشت باتری یو پی اس سالم بوده و باید طبق نمودار زیر دشارژ صورت پذیرد.
