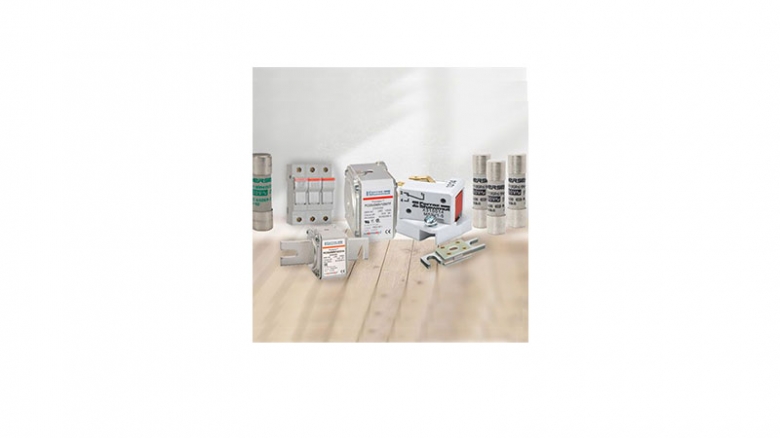

معرفی انواع فیوز و آشنایی با استانداردها

 فیوز وسیله‌ای حفاظتی است که در مدارهای الکتریکی و الکترونیکی کاربرد دارد و آن‌ها را در برابر افزایش غیرمجاز جریان الکتریکی محافظت می‌کند.

استاندارد کاربردی مورد استفاده در فیوزها، استاندارد IEC 60269 است که دارای چهار بخش میباشد. این استاندارد مربوط به فیوز های ولتاژ پایین با استفاده های کلی یا عمومی است ،که از نظر کلاس بندی شامل دو دسته میشود:

1. فیوز هایی که برای حفاظت کابل و خط بکار میرود، به این فیوزها کلاس gG میگویند.

2. فیوزهایی که برای حفاظت دستگاه ها الکتریکی بکار میروند، این فیوزها دارای سه کلاس، aM,gTr,gB  هستند.

حرف اول که بصورت حروف کوچک انگلیسی بکار میرود، a ,g  است و برای تشخیص حالت قطع کنندگی آنها است.

g: برای کاربرد‌های عمومی و جنرال بکار میرود و از نظر حفاظتی دارای محدوده و رنج کاملی است.

a: برای کاربردهای خاص است و از نظر حفاظتی دارای رنج و محدوده خاصی است، از این فیوزها به عنوان فیوزهای پشتیبان استفاده میشود و حالت قطع کنندگی آن از یک جریانی بالاتر است.

*حرف دوم که بصورت حروف بزرگ انگلیسی بکار میرود و برای تشخیص نوع کاربرد آنها است و انواع مختلفی به شرح زیل دارد:

g: برای حفاظت کامل، برای فیوزها با حالت قطع کنندگی

G: برای کار برد های معمول و عمومی است، که فیوزهای مصارف عمومی، مخصوصا"رساناهای معمولی از جمله کاربرد های این دسته است (gG) .مشخصه سابق این فیوز ها gL, gF بود.

M: از جمله کاربرد های این دسته با این مشخصه، حفاظت های موتوری است(gM).

N: فیوزهای سریع و بدون تاخیر هستند که مطابق با استاندارد آمریکای شمالی است و برای مصارف عموی بکار میرود(gN).

D: فیوزهای تاخیری هستند که مطابق با استاندارد آمریکای شمالی است و برای مصارف عمومی بکار میرود(gD).

R: برای حفاظت از نیمه‌هادی‌ها است (gR).

Tr: از جمله کاربردهای این دسته با این مشخصه، حفاظت‌های ترانسفورماتورها است(gTr).

B: برای حفاظت ایستگاه‌های زیر زمینی بکار میرود(gB).

a: برای رنج‌های خاص حفاظتی، برای فیوزها با حالت قطع کنندگی.

M: حفاظت الکترو موتورها فقط در برابر جریان های  اتصال کوتاه. (aM)

R: حفاظت نیمه هادی ها فقط در برابر جریان های  اتصال کوتاه (aR).

فیوز های aM سریع و مطمئن برای حفاظت موتورها و همین طور کابل‌ها  فقط در برابر اتصال کوتاه، با قدرت قطع100 kA هستند. اگر از این فیوز ها جایی استفاده کردید که حفاظت اضافه بار برای موتورها مد نظر است  این نکته را در نظر بگیرید که همراه این فیوز باید رله اضافه بار بی متال و کنتاکتور هم در نظر بگیرید چون این نوع فیوزها فقط مخصوص اتصال کوتاه است.



فیوزهای استوانه ای برند فراز (مرسن) Ferraz

معرفی انواع برندها و مدل های مختلف فیوز که تاکنون توسط بازرگانی راد الکتریک بین الملل عرضه شده است:

1.انواع فیوز قطع سریع جهت حفاظت نیمه هادی از رنج 16/0 الی 100 آمپردر سایزهای 38×10 - 51×14 - 58×22 برند مرسن (فراز شاموت) فرانسه.

2. فیوز کاردی HRC جهت تابلو برق و مصارف صنعتی از 10 الی 1250 آمپر برند مرسن (فراز شاموت) فرانسه.

3.فیوز DC تند سوز در سایزهای 60×27 - 127×20 - 190× 20 برند مرسن (فراز شاموت) فرانسه.

4.فیوز سیلندری جهت دستگاه نساجی و برد الکترونیک از 08/0 الی 125 آمپر برند مرسن (فراز شاموت) فرانسه.

5.فیوز ولتاژ بالا ( HV ) جهت حفاظت پست برق و نیروگاه از 1 الی 100 کیلو ولت برند مرسن (فراز شاموت) فرانسه.

6.انواع جا فیوزی، فیوز هولدر تابلویی و میکروسوئیچ ( روکار، ریلی، توکار، روبردی، کلید فیوز و ...) در سایزهای مختلف برند مرسن (فراز شاموت) فرانسه.

7.فیوز استوانه ای در سایزهای 38×10 ، 51×14 و 58×22 و در کلاس های GG - AM - FAST برند باسمن انگلیس.

8.فیوز دو طرف پیچ خور، کاردی و F&U در آمپرهای 50 تا 1400 با ولتاژ 690 الی 1350 ولت برند باسمن انگلیس.

9.فیوز لیفتراکی، فشار قوی ( HIGH VOLTAGE ) ، فشار متوسط و حفاظت جریان تا 36 کیلوولت برند باسمن انگلیس.

10.معادل فیوزهای سری BS88 برند باسمن انگلیس.

11.فیوز جهت حفاظت ترانسفورماتور، الکترو موتور، خازن و کلیدهای روغنی و گازی مرسن (فراز شاموت) فرانسه.

12.فیوز تندسوز بغل پیچ خور در ولتاژهای 690 ولت الی 1300 ولت، در آمپرهای 63 آمپر الی 2500 آمپر برند وستکُد انگلیس.

13.فیوز تندسوز کاردی و فیوز تندسوز F&U ( 600 A و 800 A سری FWH و جریان های63 آمپرالی 2500 آمپر) برند باسمن انگلیس.

14.فیوز سیگاری برند مرسن (فراز شاموت) فرانسه

15.فیوز تندسوز استوانه ای در سایزهای 38×10 - 51×14 - 58×22 برند وستکُد انگلیس.

16.فیوزهای خاص جهت کوره های القائی برند وستکُد انگلیس.

17.فیوز کاردی و فیوز F&U در آمپرهای 50 الی 140 آمپر با میکروسوئیچ برند باسمن انگلیس.
