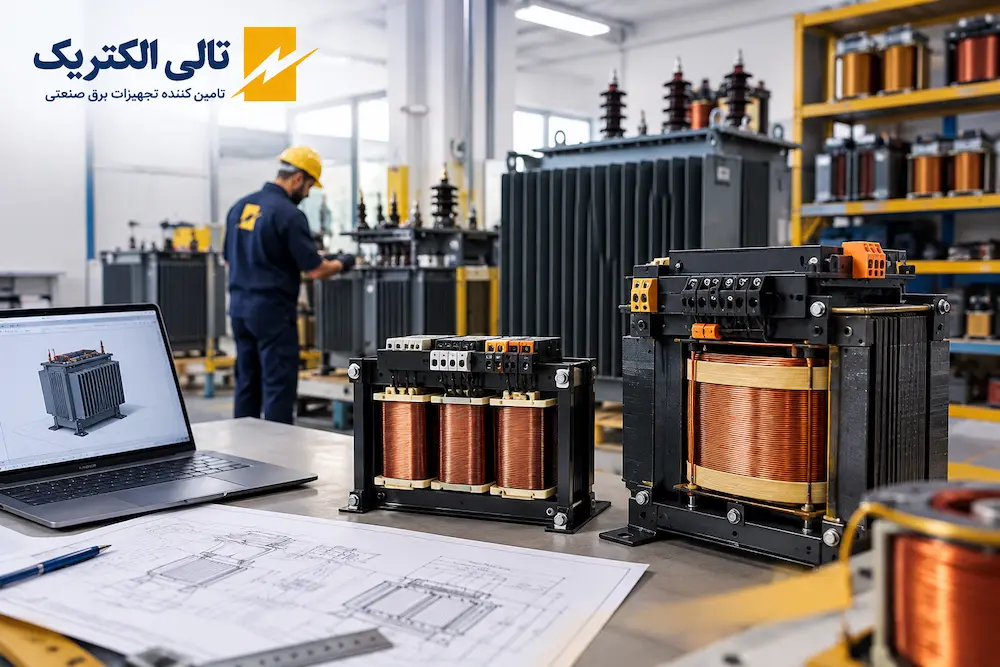

ساخت و طراحی انواع ترانس ایزوله و اتوترانس
(سفارشی، تک‌فاز و سهفاز)
اگر دستگاهی دارید که ولتاژ ورودی‌اش با برق شبکه هم‌خوانی ندارد، تجهیزات حساسی دارید که به نویز و اختلال حساس‌اند، یا می‌خواهید ایمنی اپراتورها در برابر برقگرفتگی بالاتر برود، بهترین راه‌حل معمولاً یک ترانس درست انتخاب‌شده و درست ساخته‌شده است. در این صفحه توضیح می‌دهیم ساخت و طراحی انواع ترانس ایزوله و اتوترانس چه مراحلی دارد، هر کدام کجا به کار می‌آید و برای سفارش، چه اطلاعاتی باید در اختیار سازنده بگذارید.
طراحی سفارشی
متناسب با نیاز پروژه
ساخت تخصصی
سفارشی ترانس
گارانتی و خدمات
پس از فروش
مشاوره فنی
پیش از خرید
مراحل طراحی و ساخت ترانس
۱- دریافت مشخصات
بررسی توان، ولتاژ ورودی و خروجی، فرکانس، فاز و نوع بار
۲- محاسبه و انتخاب هسته
محاسبه توان و انتخاب هسته متناسب با کاربرد و میزان بار
۳- طراحی سیمپیچ
تعیین تعداد دور، قطر سیم و جریان مجاز سیم‌پیچ‌ها
۴- عایق‌بندی و مونتاژ
اجرای عایق‌کاری، نصب شیلد و مونتاژ دقیق هسته و سیمپیچ
۵- وارنیش و تکمیل
آغشته‌سازی سیمپیچ و تکمیل ساخت برای کاهش لرزش و افزایش دوام
۶- تست نهایی
تست نسبت تبدیل، جریان بی‌باری، عایقی و عملکرد ترانس پیش از تحویل
ساخت ترانس سفارشی چه فرقی با خرید ترانس آماده دارد؟
ترانس‌های آماده معمولاً در چند توان و ولتاژ استاندارد عرضه می‌شوند. اما در عمل، خیلی از پروژه‌ها استاندارد نیستند: دستگاه وارداتی با ولتاژ ۱۱۰ یا ۲۴۰ ولت، تابلوی کنترل با چند خروجی مختلف، تجهیزات پزشکی یا آزمایشگاهی با الزامات ایمنی خاص، یا ماشینآلات صنعتی که در محل نصب با افت ولتاژ روبه‌رو هستند. در این موارد، ساخت سفارشی چند مزیت روشن دارد:
- ولتاژ ورودی و خروجی دقیقاً مطابق نیاز دستگاه طراحی میشود.
- توان ترانس با بار واقعی تنظیم میشود؛ نه بزرگ‌تر از لازم (هزینه بیشتر) و نه کوچکتر (داغ‌کردن و خرابی).
- ابعاد و نوع نصب (روی ریل، کف تابلو، دیواری یا با کیس) با فضای شما هماهنگ میشود.
- امکان افزودن تپ‌های تنظیم، چند سیمپیچ ثانویه، شیلد و ترموستات وجود دارد.
ترانس ایزوله چیست و چگونه کار میکند؟
ترانس ایزوله (Isolation Transformer) ترانسی است که سیمپیچ اولیه و ثانویه آن از نظر الکتریکی کاملاً از هم جدا هستند و انتقال انرژی فقط از طریق میدان مغناطیسی هسته انجام میشود. نسبت تبدیل معمولاً ۱ به ۱ است، یعنی ولتاژ خروجی با ورودی برابر است، اما مدار خروجی دیگر مستقیماً به فاز و نول شبکه وصل نیست.
تعریف کوتاه ایزولاسیون گالوانیکی
ایزولاسیون گالوانیکی یعنی بین ورودی و خروجی هیچ مسیر هادی مستقیمی وجود ندارد. نتیجه‌اش این است که اگر کاربر به یکی از سیم‌های خروجی دست بزند، جریان مسیر بسته‌ای از طریق زمین پیدا نمیکند و خطر برقگرفتگی به‌شدت کاهش می‌یابد.
نقش شیلد الکتروستاتیک بین سیم‌پیچ‌ها
در ترانس‌های ایزوله باکیفیت، یک لایه شیلد مسی یا آلومینیومی بین اولیه و ثانویه قرار می‌گیرد و به زمین وصل میشود. این شیلد نویز مود مشترک و اسپایک‌های فرکانس بالا را که از طریق خازن پارازیتی بین سیم‌پیچ‌ها منتقل می‌شوند، مهار میکند. برای تجهیزات دقیق، PLC، اینورتر، دستگاه‌های آزمایشگاهی و پزشکی، همین جزئیات تفاوت اصلی یک ترانس معمولی با یک ترانس ایزوله واقعی است.
اتوترانس چیست و چه تفاوتی با ترانس ایزوله دارد؟
اتوترانس (Autotransformer) ترانسی است که برای اولیه و ثانویه از یک سیمپیچ مشترک استفاده میکند و بخشی از آن سیمپیچ هم به ورودی و هم به خروجی تعلق دارد. چون بخش مشترک کمتر مس و هسته نیاز دارد، اتوترانس سبک‌تر، کوچکتر، ارزانتر و بازده بالاتری دارد. اما در مقابل، بین ورودی و خروجی جدایی الکتریکی وجود ندارد.
به زبان ساده: اگر فقط می‌خواهید ولتاژ را بالا یا پایین ببرید (مثلاً ۳۸۰ به ۲۲۰ یا ۲۲۰ به ۱۱۰ ولت) و ایمنی ناشی از جداسازی الزام ندارید، اتوترانس انتخاب اقتصادی‌تری است. اگر ایمنی، حذف نویز یا جداسازی از شبکه برایتان مهم است، ترانس ایزوله لازم است.
جدول مقایسه ترانس ایزوله و اتوترانس
| معیار | ترانس ایزوله | اتوترانس |
|---|---|---|
| جدایی الکتریکی ورودی و خروجی | دارد (سیم‌پیچ‌های مجزا) | ندارد (سیمپیچ مشترک) |
| ایمنی در برابر برقگرفتگی | بالا | پایین‌تر |
| فیلتر کردن نویز | بسیار خوب، به‌ویژه با شیلد | محدود |
| وزن و اندازه | بزرگ‌تر و سنگین‌تر | کوچکتر و سبک‌تر |
| بازده | خوب | معمولاً بالاتر |
| هزینه ساخت | بیشتر | کمتر |
| کاربرد اصلی | تجهیزات حساس، پزشکی، تابلوهای کنترل، ایمنی | تطبیق ولتاژ، راه‌اندازی موتورها، جبران افت ولتاژ |
انواع ترانس ایزوله و اتوترانس قابل ساخت
ترانس ایزوله تک‌فاز
مناسب دستگاه‌های ۲۲۰ ولت، تجهیزات آزمایشگاهی، سیستم‌های صوتی، کارگاه‌های تعمیرات الکترونیک و مصارف پزشکی سبک. توان‌ها از چند ده ولت‌آمپر تا چند ده کیلوولت‌آمپر ساخته می‌شوند.
ترانس ایزوله سهفاز
برای تابلوهای صنعتی، درایوها، ماشینآلات CNC، سیستم‌های اتوماسیون و خطوط تولید. اتصال سیم‌پیچ‌ها (مثلاً مثلث-ستاره) بر اساس نوع بار و نیاز به نول در خروجی انتخاب میشود. اگر با ترانس سهفاز صنعتی با اتصال دلخواه سروکار دارید، تعیین گروه برداری در مرحله طراحی اهمیت زیادی دارد.
ترانس ایزوله تخصصی (پزشکی و آزمایشگاهی)
در اتاق‌های عمل و مراکز درمانی، ترانس‌های ایزوله با جریان نشتی بسیار پایین و سیستم پایش عایقی به کار می‌روند تا با اولین خطای زمین، برق قطع نشود و بیمار و کادر درمان در معرض خطر نباشند. این نوع ساخت به دقت بالاتر در انتخاب هسته، عایق و آزمون‌ها نیاز دارد.
اتوترانس تک‌فاز و سهفاز ثابت
برای تبدیل ولتاژهایی مثل ۲۲۰ به ۱۱۰ ولت (یا برعکس)، یا ۳۸۰ به ۲۲۰ و ۴۴۰ ولت برای دستگاه‌های وارداتی.
اتوترانس متغیر (واریاک)
در آزمایشگاه‌ها و خطوط تست کاربرد دارد؛ ولتاژ خروجی با یک جاروبک روی سیمپیچ به‌صورت پیوسته قابل تنظیم است. برای بارهای دائمی و صنعتی مدل‌های قدرتی با ساخت مقاوم‌تر پیشنهاد میشود.
اتوترانس راه‌انداز موتور
در راه‌اندازی موتورهای پرقدرت، اتوترانس ولتاژ اولیه را کاهش میدهد تا جریان هجومی راه‌اندازی کم شود و شبکه دچار افت ولتاژ شدید نشود.
مراحل ساخت و طراحی ترانس ایزوله و اتوترانس
کیفیت یک ترانس در همان مرحله‌هایی تعیین میشود که از بیرون دیده نمی‌شوند. مسیر استاندارد ساخت به‌صورت زیر است:
- دریافت مشخصات بار: توان مصرفی (وات یا ولت‌آمپر)، ولتاژ ورودی و خروجی، فرکانس (در ایران ۵۰ هرتز)، تعداد فاز و نوع بار (موتوری، الکترونیکی، مقاومتی).
- محاسبه توان و انتخاب هسته: سطح مقطع هسته بر اساس توان و چگالی شار مغناطیسی تعیین میشود. ورق سیلیسی با اتلاف کم برای ترانس‌های دقیق ترجیح داده میشود؛ هسته EI برای مصارف عمومی و هسته حلقوی برای کاربردهای کم‌نویز و سبک‌تر.
- طراحی سیمپیچ: تعداد دور اولیه و ثانویه، قطر سیم مسی بر اساس جریان، و در صورت نیاز تپ‌های ولتاژ.
- انتخاب عایق: کلاس حرارتی عایق (مثلاً F یا H) با توجه به دمای محیط و شرایط کار انتخاب میشود.
- سیم‌پیچی و نصب شیلد: در ترانس ایزوله، شیلد میان سیم‌پیچ‌ها قرار می‌گیرد و لایه‌ها به‌دقت عایق‌بندی می‌شوند.
- مونتاژ هسته و ایمپرگنیشن: هسته ورق‌گذاری و پیچ‌بندی میشود و سیم‌پیچ‌ها برای کاهش صدای وزوز و افزایش مقاومت در برابر رطوبت با وارنیش آغشته می‌شوند.
- تست نهایی: اندازه‌گیری نسبت تبدیل، مقاومت سیمپیچ، جریان بی‌باری، تست ولتاژ بالا (Hi-Pot) بین اولیه و ثانویه و بررسی افزایش دما تحت بار.
کاربردهای ترانس ایزوله و اتوترانس در ایران
شبکه برق کشور در فصل‌های گرم، به‌دلیل پیک مصرف، با افت ولتاژ، نوسان و قطعی‌های برنامه‌ریزی‌شده مواجه میشود. این شرایط برای کارگاه‌ها، مراکز درمانی و خطوط تولید تنها یک مزاحمت نیست؛ می‌تواند به توقف تولید، خرابی برد الکترونیکی و از دست رفتن داده منجر شود. در چنین محیطی، ترانس درست نقش لایه اول محافظت را دارد:
- حفاظت تجهیزات حساس: ترانس ایزوله اسپایک‌ها و نویز ورودی را قبل از رسیدن به دستگاه تضعیف میکند.
- تطبیق دستگاه‌های وارداتی: ماشینآلات با ولتاژ ۱۱۰، ۲۴۰ یا ۴۴۰ ولت با اتوترانس به شبکه ایران وصل می‌شوند.
- ایمنی در محیط مرطوب: در کارگاه‌ها، استخرها، آزمایشگاه‌ها و مکان‌هایی که احتمال تماس با زمین وجود دارد، ترانس ایزوله خطر شوک را کم میکند.
- پایداری در کنار سیستم‌های پشتیبان: ترانس ایزوله در ورودی یا خروجی UPS می‌تواند نویز و اختلالات را کاهش دهد و پایداری بیشتری برای بار حساس فراهم کند.
- تابلوهای کنترل و اتوماسیون: جداسازی مدار فرمان از مدار قدرت در PLC، رله و سنسورها.
برای پیوستگی کسب‌وکار در شرایط ناپایدار برق، بهترین ساختار معمولاً ترکیبی است: استابلایزر مناسب برای جبران نوسان ولتاژ کنار ترانس ایزوله و در صورت نیاز UPS. ترانس، افت و نوسان ولتاژ را به‌تنهایی جبران نمیکند و استابلایزر جای ایزولاسیون را نمی‌گیرد؛ هر کدام وظیفه خودش را دارد.
مزایای ساخت سفارشی ترانس ایزوله و اتوترانس
- افزایش ایمنی اپراتور و کاهش خطر برقگرفتگی (در ترانس ایزوله)
- حذف نویز الکتریکی و بهبود عملکرد تجهیزات دقیق
- تطبیق دقیق ولتاژ و توان با نیاز دستگاه
- عمر طولانی‌تر تجهیزات به‌دلیل کاهش تنش‌های الکتریکی
- هزینه کمتر در اتوترانس نسبت به ترانس ایزوله برای کاربردهای بدون نیاز به جداسازی
- امکان سفارش تپ، شیلد، ترموستات، ترمینال و کیس مخصوص
معایب و محدودیت‌ها
- ترانس ایزوله به‌دلیل سیم‌پیچ‌های مجزا و عایق بیشتر، سنگین‌تر و گران‌تر از اتوترانس هم‌توان است.
- اتوترانس ایزولاسیون ندارد و در محیط‌هایی که ایمنی جداسازی الزامی است نباید جایگزین ترانس ایزوله شود.
- ترانس در لحظه وصل جریان هجومی دارد؛ در طراحی حفاظت (فیوز و کلید) باید لحاظ شود.
- ترانس ولتاژ را تنظیم نمیکند؛ اگر ولتاژ ورودی نوسان دارد، خروجی هم به همان نسبت نوسان میکند.
راهنمای انتخاب: ترانس ایزوله بخرم یا اتوترانس؟
پاسخ کوتاه: اگر ایمنی و نویز اهمیت دارد، ترانس ایزوله؛ اگر فقط تبدیل ولتاژ لازم است، اتوترانس. برای تصمیم دقیق‌تر این مراحل را دنبال کنید:
- بار خود را مشخص کنید: توان به وات یا کیلوولت‌آمپر، تک‌فاز یا سهفاز بودن.
- ولتاژ ورودی شبکه و ولتاژ موردنیاز دستگاه را از پلاک دستگاه بخوانید.
- ببینید آیا جداسازی از شبکه (ایمنی یا حذف نویز) الزامی است یا خیر.
- برای بارهای موتوری و دارای جریان هجومی، حاشیه توان ۲۰ تا ۳۰ درصد در نظر بگیرید.
- محیط نصب را بررسی کنید: دمای بالا، رطوبت و گردوغبار به کلاس عایق و درجه حفاظت (IP) مناسب نیاز دارند.
- چند خروجی، تپ یا شیلد لازم است؟ از ابتدا به سازنده اعلام کنید.
اطلاعاتی که برای دریافت مشاوره و سفارش لازم است
- توان یا جریان بار و نوع آن
- ولتاژ ورودی و خروجی و تعداد فاز
- محل نصب (تابلو، کف، دیواری، فضای باز)
- نیازهای ویژه مثل شیلد، ترموستات، کیس یا تپ اضافه
نکات مهم در نصب و نگهداری
- ترانس را در محل دارای تهویه نصب کنید و فاصله لازم از دیوار و تجهیزات را رعایت کنید.
- اتصال زمین (ارت) بدنه و در صورت وجود، شیلد ترانس ایزوله را حتماً اجرا کنید.
- حفاظت ورودی (کلید یا فیوز) را مطابق جریان ترانس و با در نظر گرفتن جریان هجومی انتخاب کنید.
- سفتی ترمینال‌ها را دوره‌ای بررسی کنید؛ اتصال شل عامل اصلی گرمای موضعی است.
- بیشتر از توان نامی روی ترانس بار نگذارید و دمای بدنه را در فصل گرم زیر نظر داشته باشید.
چرا ساخت ترانس را به متخصص بسپاریم؟
ترانس ظاهراً قطعه ساده‌ای است، ولی خطا در محاسبه هسته، سطح مقطع سیم یا کیفیت عایق، خودش را ماه‌ها بعد به شکل داغ‌کردن، صدای زیاد یا سوختن نشان میدهد. ما در فرایند ساخت، از محاسبه و انتخاب مواد تا تست نهایی، خروجی هر ترانس را با مشخصات سفارش شما تطبیق می‌دهیم و در صورت نیاز، پیشنهاد جایگزین اقتصادی‌تر ارائه می‌کنیم؛ مثلاً اگر ایزولاسیون برای پروژه‌تان ضروری نباشد، اتوترانس را پیشنهاد می‌دهیم.
جمع‌بندی
ترانس ایزوله برای ایمنی و حذف نویز و اتوترانس برای تطبیق اقتصادی ولتاژ ساخته می‌شوند و انتخاب درست بین این دو به بار، محیط و اهداف شما بستگی دارد. با توجه به نوسانات برق در ایران در سال ۱۴۰۵ (۲۰۲۶)، ساخت سفارشی با محاسبه دقیق، هم عمر تجهیزات را بالا می‌برد و هم خطر توقف تولید را کم میکند.
سؤالات متداول
ترانس ایزوله مدار خروجی را از شبکه جدا میکند تا خطر برقگرفتگی کم شود و نویز و اختلال به تجهیزات حساس نرسد. در پزشکی، اتوماسیون صنعتی، آزمایشگاه و تعمیرات الکترونیک بسیار استفاده میشود.
اتوترانس یک سیمپیچ مشترک دارد و جدایی الکتریکی ایجاد نمیکند، اما کوچکتر و ارزانتر است. ترانس ایزوله دو سیمپیچ مجزا دارد و ایمنی و فیلتر نویز بهتری ارائه میدهد.
خیر. ترانس ایزوله معمولاً نسبت ۱ به ۱ دارد و نوسان ولتاژ را جبران نمیکند. برای تنظیم ولتاژ به استابلایزر نیاز است.
بله. توان، ولتاژ ورودی و خروجی، تعداد فاز، تپها و تعداد خروجیها بر اساس نیاز شما طراحی میشود.
اگر ایمنی مهم است، ترانس ایزوله ۲۲۰ به ۱۱۰ ولت پیشنهاد میشود؛ در غیر این صورت اتوترانس ۲۲۰ به ۱۱۰ ولت هم کار میکند. توان ترانس باید حداقل ۲۰ درصد بیشتر از مصرف دستگاه باشد.
برای درایوها، ماشینآلات CNC، تابلوهای اتوماسیون، خطوط تولید و تجهیزاتی که به ایزولاسیون یا تغییر سطح ولتاژ سهفاز نیاز دارند.
صدای وزوز معمولاً از لرزش ورقهای هسته یا اشباع ناشی از ولتاژ بالا است و گرما نشانه اضافهبار، اتصال شل یا تهویه ناکافی است. ترانس باکیفیت با ایمپرگنیشن مناسب و هسته درستمحاسبهشده این مشکلات را بسیار کمتر دارد.
زمان به توان، نوع و تعداد ترانس بستگی دارد. برای برآورد دقیق، مشخصات سفارش را با کارشناسان در میان بگذارید.
