خرید اتوترانس، واریابل

از اتوترانسفورماتورهای متغیر معمولا در مواردی که نیاز به تغییرات ولتاژ به طور کاملا پیوسته و خطی باشد استفاده میشود که ولتاژ خروجی آن بدون هیچگونه پرش و نوسان با شکل موج سینوسی کامل میباشد.
این دستگاه ها در دو نوع تک فاز و سه فاز از ۰/۸ آمپر الی ۱۶۰۰ آمپر با تست عایقی بالای ۳ کیلو ولت موجود میباشند و در دو مدل یکی جهت استفاده در تابلوهای برق و دیگری بصورت آزمایشگاهی (کاوردار) عرضه میشوند .

موارد استفاده از اتوترانسفورماتورهای متغیر ( واریابل –واریاک ) امگا:

• قابلیت استفاده به صورت منبع ولتاژ.
• قابلیت استفاده به صورت منبع جریان.
• کنترل ولتاژ و جریان در محدوده مشخص.
• کنترل ولتاژ مستقیم قبل از یکسو کننده ها.
• افزایش و یا کاهش ولتاژ برق، به منظور رگوله کردن آن.
• تست ولتاژ بالا و پایین تجهیزات الکترونیکی و الکتریکی.
• پایین آوردن و یا بالا بردن ولتاژ متغیر جهت نیاز مصرف کننده.
• نصب در ورودی ترانسهای High-Voltage جهت تست عایقی.
• تست ولتاژ شکست و آشکار سازی اثر ولتاژ، قبل از شکست در پروژه های تحقیقاتی.

کاربرد اتوترانسفورماتورهای متغیر (واریابل –واریاک)امگا:

• آزمایشگاههای فشار قوی ( هنرستان ها ، دانشگاهها، کارخانجات و … )
• جهت تنظیم روشنایی مورد نیاز در سالنهای بزرگ وسینما و …
• کنترل کیفیت کارخانجات صنعتی و …
• جهت تغییر دور موتورهای ذغالی و …
• تغییر درجه حرارت در کوره های الکتریکی و …
• تست و کالیبره کردن ولت متر ها ، آمپر مترها ، وات مترها ، کسینوس فی مترها و …

نحوه تغییرات ولتاژ در اتوترانسفورماتورهای متغیر (واریاک – واریابل – دیمر صنعتی) شرکت امگا :

مکانیزم کنترل در این دستگاه ها به صورت دستی با حرکت بازوی ذغال جهت کنترل دقیق ولتاژ تا حد یک ولت میباشد که توسط نمایشگر دیجیتال ولتاژ خروجی و جریان مصرفی را نشان میدهد.

اتوترانسفورماتورهای متغیر بر اساس تغییر تعداد دور سیم پیچ ها عملیات تغییر ولتاژ را انجام میدهند. به اینصورت که با افزایش و یا کاهش تعداد دور سیم پیچ ها به وسیله ی بازوی متحرک دستی میزان القای ترانس را تغییر داده و در نتیجه ولتاژ مورد نیاز کم و یا زیاد میشود ( اتوترانسفورماتورهای متغیر سه فاز دارای یک محور گشتاور جهت کنترل همزمان هر یک از فازها میباشد .)

این روش تغییر ولتاژ هیچگونه تداخلی با هارمونیکی تولید نکرده و با شکل موج سینوسی کامل (پیوستگی خطی) خروجی میدهد و هیچ امواجی را در منبع برق ورودی ایجاد نمیکند. بالا بودن توان , راندمان , دقت و کیفیت کنترل شده ولتاژ خروجی جزو خصوصیات مهم این دستگاه ها میباشند.

شایان ذکر است اتوترانسفورماتورهای متغیر امگا شامل ۱ سال گارانتی و خدمات پس از فروش میباشند .
جنس سیم پیچ داخل تمامی واریاک ها کاملا از مس میباشد که همین امر باعث بازده جریانی بالا و راندمان %۹۸ با توان حقیقی میشود .
دارای گواهی رتبه ی A مصرف انرژی از موسسه استاندارد و تحقیقات صنعتی که نشان دهنده کمترین مصرف انرژی و بیشترین کارایی میباشد .

خرید اتوترانس، واریابل و واریاک

در دنیای مهندسی برق و صنایع الکترونیک، کنترل دقیق ولتاژ متناوب (AC) یکی از حیاتی‌ترین نیازها برای تست، کالیبراسیون و راه‌اندازی تجهیزات حساس است. قطعاً برای شما هم پیش آمده است که در آزمایشگاه یا خط تولید نیاز به ولتاژی دقیقاً بین بازه صفر تا ۲۵۰ ولت یا حتی بالاتر داشته باشید. در چنین شرایطی، ترانسفورماتورهای معمولی با خروجی ثابت به هیچ کار نمی‌آیند. اینجاست که اهمیت واریابل، واریاک و اتوترانس به عنوان ابزاری استراتژیک مشخص می‌شود. با توجه به چالش‌های جدی شبکه برق ایران، از جمله قطعی‌های مکرر در تابستان و احتمال آسیب به زیرساخت‌ها در شرایط بحرانی، استفاده از تجهیزات تنظیم و کنترل ولتاژ مانند واریابل برق به یک ضرورت ناگزیر برای کارگاه‌ها، آزمایشگاه‌ها و واحدهای صنعتی تبدیل شده است.

واریاک (واریابل) یا اتوترانسفورماتور متغیر چیست؟

برای درک بهتر این تجهیزات، ابتدا باید به این سوال پاسخ دهیم که واریابل چیست و چه ماهیتی دارد؟ واریاک (Variac) که در بازار ایران با نام‌های دیگری مانند دستگاه واریابل، اتوترانس واریابل یا واریابل اتوترانسفورماتور نیز شناخته می‌شود، نوعی ترانسفورماتور الکتریکی است که تنها از یک سیم‌پیچ مشترک برای ورودی و خروجی استفاده می‌کند.

برخلاف ترانس‌های معمولی که ولتاژ ثابتی را در خروجی تحویل می‌دهند، در ترانس واریابل شما می‌توانید با چرخاندن یک ولوم یا بازوی متحرک (جاروبک ذغالی)، ولتاژ خروجی را از صفر ولت تا ولتاژ نامی شبکه (و حتی بالاتر از آن، معمولاً تا ۲۵۰ یا ۳۰۰ ولت در مدل‌های تک‌فاز) به صورت کاملاً پیوسته و بدون پله تنظیم کنید. این ویژگی منحصربه‌فرد، اتوترانس متغیر را به یکی از انعطاف‌پذیرترین تجهیزات در سیستم‌های قدرت تبدیل کرده است.

نحوه کارکرد و اصول علمی عملکرد دستگاه واریاک

مکانیزم عملکرد اتوترانسفورماتور متغیر بر پایه قانون القای الکترومغناطیسی فارادی استوار است. با این حال، یک تفاوت ساختاری بزرگ در اینجا وجود دارد. در این دستگاه، سیم‌پیچ مسی به صورت حلقوی بر روی یک هسته آهنی مغناطیسی (معمولاً حلقوی یا توروئیدی) پیچیده شده است.

بخش بالایی سیم‌پیچ‌ها تراشیده شده و سطحی صاف و رسانا را ایجاد می‌کند. یک بازوی متحرک حاوی یک زغال کربنی (جاروبک) بر روی این مسیر مسی حرکت می‌کند. وقتی شما ولوم دستگاه را می‌چرخانید، نقطه تماس جاروبک با سیم‌پیچ تغییر می‌کند. این تغییر مکان، در واقع تعداد دورهای سیم‌پیچِ تحت بهره‌برداری در مدار خروجی را تغییر می‌دهد. از آنجا که ولتاژ خروجی متناسب با نسبت تعداد دورهای خروجی به ورودی است، ولتاژ به صورت کاملاً نرم و خطی تغییر خواهد کرد، بدون آنکه هیچ‌گونه گسستگی یا جرقه‌ای در مدار ایجاد شود.

تفاوت اتوترانسفورماتور متغیر (واریابل) با ترانسفورماتورهای معمولی

بسیاری از تکنسین‌های تازه‌کار ممکن است ترانس واریابل را با ترانسفورماتورهای دوقاب یا معمولی اشتباه بگیرند. اصلی‌ترین تفاوت‌های این دو سیستم به شرح زیر است:

۱. تعداد سیم‌پیچ‌ها: ترانسفورماتورهای معمولی دارای دو سیم‌پیچ مجزا (اولیه و ثانویه) هستند که از نظر الکتریکی کاملاً از هم ایزوله بوده و فقط ارتباط مغناطیسی دارند. اما واریابل اتوترانسفورماتور تنها یک سیم‌پیچ دارد که بخشی از آن بین ورودی و خروجی مشترک است.

۲. عدم ایزولاسیون: به دلیل وجود سیم‌پیچ مشترک، در انواع اتوترانس هیچ‌گونه ایزولاسیون الکتریکی بین ورودی و خروجی وجود ندارد؛ بنابراین فاز ورودی مستقیماً می‌تواند به خروجی منتقل شود که این امر نیازمند رعایت شدید نکات ایمنی است.

۳. تغییرات ولتاژ: در ترانس معمولی خروجی فیکس است (مثلاً ۲۲۰ به ۱۲ ولت)، اما در دستگاه واریابل خروجی دینامیک و قابل تغییر است.

انواع اتوترانس واریابل (تک فاز و سه فاز)

دستگاه‌های واریابل بر اساس نوع شبکه برق و میزان توان مصرفی به دسته‌های مختلفی تقسیم می‌شوند. شناخت این دسته‌بندی‌ها به شما در فرآیند خرید واریابل مناسب کمک شایانی می‌کند.

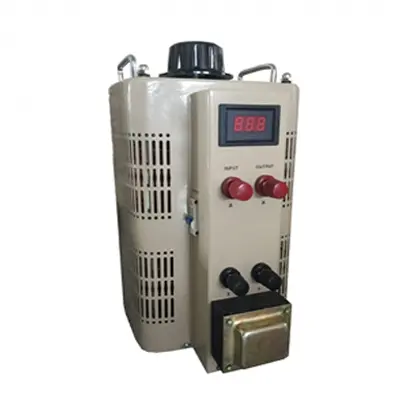

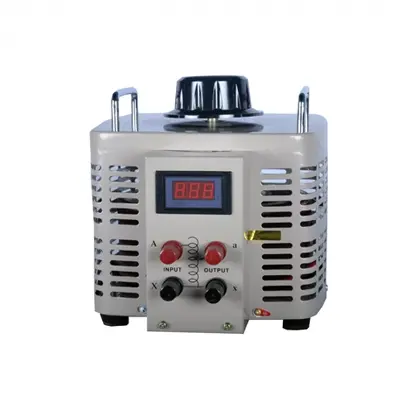

۱. واریابل تک فاز

این مدل‌ها برای اتصال به شبکه برق استاندارد شهری (۲۲۰ ولت) طراحی شده‌اند. خروجی آنها معمولاً در بازه صفر تا ۲۵۰ ولت یا صفر تا ۳۰۰ ولت قابل تنظیم است. اگر برای آزمایشگاه‌های مدارس، دانشگاه‌ها یا کارگاه‌های تعمیراتی کوچک نیاز به منبع ولتاژ متغیر دارید، خرید واریابل تک فاز بهترین و اقتصادی‌ترین گزینه برای شما خواهد بود.

۲. واریابل سه فاز

در صنایع بزرگ، کارخانجات و خطوط تولید که با تجهیزات سنگین و موتورهای صنعتی سروکار دارند، از سیستم‌های سه فاز استفاده می‌شود. برای این کاربردها، خرید واریابل سه فاز که از سه اتوترانس مجزا بر روی یک محور مشترک تشکیل شده است، پیشنهاد می‌شود. ولتاژ خروجی این مدل‌ها معمولاً از صفر تا ۴۳۰ ولت یا ۵۰۰ ولت قابل تنظیم است و جریان‌های بسیار بالاتری را پشتیبانی می‌کنند.

۳. واریاک موتور دار

در مدل‌های دستی، کاربر باید به صورت مکانیکی ولوم را بچرخاند. اما در واریاک موتور دار، یک سرووموتور (Servo Motor) به محور متحرک متصل شده است. این سیستم اجازه می‌دهد که تنظیم ولتاژ به صورت اتوماتیک، از راه دور و از طریق سیگنال‌های کنترلی (مانند PLC یا سیستم‌های اتوماسیون صنعتی) انجام شود. این مدل‌ها پایه و اساس استابلایزرهای ولتاژ بالا هستند.

ویژگی‌ها و مشخصات فنی انواع واریاک (جریان نامی، توان و ولتاژ خروجی)

برای انتخاب دقیق در زمان فروش دستگاه واریابل یا خرید آن، باید به پلاک مشخصات فنی دستگاه توجه کنید. پارامترهای کلیدی عبارتند از:

• توان نامی (KVA): نشان‌دهنده حداکثر جریانی است که دستگاه می‌تواند در یک ولتاژ مشخص تحویل دهد. توان انواع واریابل از ۰.۵ کیلوولت آمپر تا توان‌های بالای ۵۰ کیلوولت آمپر متغیر است.

• جریان نامی (Ampere): حداکثر جریانی که زغال کربنی و سیم‌پیچ بدون سوختن می‌توانند تحمل کنند. در هنگام فروش اتوترانس واریاک، جریان‌های ۱ آمپر تا ۱۰۰ آمپر به مشتریان ارائه می‌شود.

• ولتاژ ورودی و خروجی: ولتاژ ورودی معمولاً ۲۲۰ ولت (تک‌فاز) یا ۳۸۰ ولت (سه‌فاز) و خروجی حداکثر تا ۳۰۰ یا ۵۰۰ ولت است.

جدول مقایسه مشخصات فنی مدلهای پرفروش واریابل امگا (Omega)

برند واریاک امگا یکی از معتبرترین و باکیفیت‌ترین برندهای موجود در بازار ایران است. در جدول زیر، مشخصات برخی از پرفروش‌ترین مدل‌های این برند را برای تسهیل در خرید بررسی کرده‌ایم:

کاربردهای اصلی اتوترانس متغیر در آزمایشگاه‌ها و صنایع برقی

تنوع کاربری دستگاه واریابل به قدری بالا است که تقریباً در هر محیط فنی یافت می‌شود:

۱. آزمایشگاه‌های برق و الکترونیک: برای تست بردها، شبیه‌سازی افت ولتاژ شبکه و کالیبراسیون ولت‌مترها و آمپرمترها.

۲. تست تجهیزات صنعتی: اطمینان از عملکرد صحیح دستگاه‌ها در ولتاژهای پایین‌تر یا بالاتر از حد استاندارد.

۳. وان‌های آبکاری و کوره الکتریکی: تنظیم دقیق جریان و ولتاژ برای کنترل فرآیندهای شیمیایی و حرارتی.

نقش واریابل در کنترل و تنظیم دور موتورهای الکتریکی

یکی از کاربردهای جذاب ترانس واریابل، کنترل سرعت موتورهای الکتریکی متناوب (AC) از نوع یونیورسال یا موتورهای القایی خاص است. با تغییر ولتاژ ورودی توسط اتوترانس واریابل، گشتاور و سرعت چرخش موتور به نرمی تغییر می‌کند. برخلاف درایورهای فرکانسی (اینورترها)، استفاده از واریاک هیچ‌گونه هارمونیک تزریقی یا نویز فرکانسی روی شبکه ایجاد نمی‌کند و سینوسی کامل باقی می‌ماند.

کاربرد واریاک در صنایع روشنایی و تنظیم شدت نور (دیمر صنعتی)

در پروژه‌های بزرگ روشنایی، تئاترها و استودیوها که توان لامپ‌ها بسیار بالا است، دیمرهای الکترونیکی معمولی به دلیل ایجاد نویز و تلفات حرارتی بالا کارایی ندارند. در اینجا از فروش واریابل به عنوان یک دیمر صنعتی قدرتمند استفاده می‌شود. با تغییر ولتاژ، شدت نور پروژکتورها بدون کمترین لرزش (Flicker) کنترل می‌شود.

اهمیت استراتژیک اتوترانس واریابل در شرایط بحران نوسان و قطع برق ایران

شبکه توزیع برق در سراسر کشور در سال‌های اخیر با چالش‌های جدی مواجه شده است. قطعی مکرر برق در تابستان به دلیل ناترازی انرژی، افت شدید ولتاژ در ساعات پیک مصرف (رسیدن ولتاژ به زیر ۱۸۰ ولت) و خطر آسیب به زیرساخت‌ها در شرایط اضطراری یا جنگی، تجهیزات گران‌قیمت کارگاهی و آزمایشگاهی شما را در معرض نابودی قرار می‌دهد.

زمانی که ولتاژ شبکه به شدت افت می‌کند، دستگاه‌های حساس صنعتی قادر به کارکرد نیستند یا جریان زیادی کشیده و می‌سوزند. با استقرار یک ترانس واریابل امگا یا سیستم‌های مشابه، تکنسین‌ها می‌توانند به صورت دستی یا اتوماتیک (در مدل‌های موتوردار)، افت ولتاژ شبکه را جبران کرده و ولتاژ خروجی را مجدداً روی ۲۲۰ ولت تثبیت کنند. این یعنی تداوم فعالیت تولیدی و تست، حتی در شرایطی که شبکه برق پایدار نیست. بنابراین، هزینه برای قیمت دستگاه واریابل در حقیقت یک سرمایه‌گذاری بیمه‌ای برای حفاظت از تجهیزات میلیاردی شماست.

مزایا و معایب استفاده از اتوترانسفورماتور متغیر

قبل از اقدام به خرید واریاک، بهتر است نقاط قوت و ضعف آن را بدانید:

مزایا:

• خروجی موج سینوسی کامل و بدون تغییر فرکانس (بدون نویز).

• راندمان بسیار بالا (بالای ۹۸٪) به دلیل تلفات هسته ناچیز.

• تنظیم بسیار نرم، دقیق و پیوسته ولتاژ.

• توانایی تحمل اورلود (بار اضافه) کوتاه مدت.

معایب:

• عدم وجود ایزولاسیون الکتریکی بین ورودی و خروجی (خطر برق‌گرفتگی در صورت عدم رعایت ایمنی).

• وزن و حجم نسبتاً زیاد به دلیل استفاده از هسته آهنی و سیم‌پیچ مسی بزرگ.

نکات ایمنی و حفاظتی در استفاده و نصب واریاک

به دلیل مشترک بودن سیم‌پیچ در اتوترانس واریابل، رعایت اصول زیر الزامی است:

۱. همواره از فیوزهای مینیاتوری یا فیوزهای سریع مناسب در خروجی دستگاه استفاده کنید تا زغال و سیم‌پیچ در اثر اتصال کوتاه نسوزند.

۲. سیم فاز شبکه باید دقیقاً به ترمینال فاز ورودی متصل شود؛ در غیر این صورت، حتی در ولتاژ خروجی صفر ولت نیز خطر برق‌گرفتگی شدید وجود دارد.

۳. از تمیز بودن مسیر حرکت زغال روی سیم‌پیچ اطمینان حاصل کنید. تجمع گرد و غبار یا چربی باعث ایجاد جرقه و آسیب به دستگاه می‌شود.

نحوه ساخت، طراحی و اجزای داخلی دستگاه واریاک

یک دستگاه واریابل استاندارد از اجزای زیر تشکیل شده است:

• هسته توروئیدی: ساخته شده از ورق‌های فولاد سیلیسیمی با نفوذپذیری مغناطیسی بالا.

• سیم‌پیچ مسی: سیم‌های با گرید حرارتی بالا که به صورت کاملاً منظم روی هسته پیچیده شده‌اند.

• بازوی متحرک و فیدر ذغالی: زغالی مخصوص با مقاومت الکتریکی بهینه‌شده جهت برقراری تماس بدون جرقه.

• نشانگر ولتاژ (ولت‌متر): در مدل‌های آزمایشگاهی، یک نمایشگر آنالوگ یا دیجیتال ولتاژ خروجی را لحظه به لحظه نشان می‌دهد.

راهنمای خرید و عوامل تاثیرگذار بر قیمت اتوترانس و واریابل

در هنگام استعلام قیمت، متوجه تفاوت‌های چشمگیری در بازار خواهید شد. قیمت‌های متفاوتی نظیر قیمت ترانس واریابل یا قیمت واریاک به عوامل متعددی بستگی دارند:

۱. برند و کشور سازنده: برای مثال، محصولات برند واریاک امگا به دلیل کیفیت بالای مس و هسته، قیمتی بالاتر اما طول عمری تضمین‌شده دارند.

۲. جریان و توان دستگاه: با افزایش آمپر خروجی، مقدار مس مصرفی بالا رفته و به تبع آن قیمت افزایش می‌یابد.

۳. نوع کنترل: مدل‌های موتوردار و اتوماتیک گران‌تر از مدل‌های دستی ولومی هستند.

اگر بودجه محدودی دارید، ممکن است به سراغ گزینه‌هایی مانند خرید واریابل دست دوم بروید. در این حالت حتماً سلامت زغال، عدم سوختگی یا تغییر رنگ سیم‌پیچ و صحت عملکرد ولت‌متر را توسط یک متخصص بررسی کنید. برای خرید مطمئن و بدون واسطه نیز بازار واریابل لاله زار تهران مرکز اصلی عرضه این تجهیزات است که تالی الکتریک به عنوان یکی از تامین‌کنندگان برتر در این بازار شناخته می‌شود.

خدمات تعمیر، نگهداری و عیب‌یابی انواع واریابل و واریاک

هر دستگاه الکتریکی نیاز به مراقبت دارد. شایع‌ترین خرابی در ترانس واریابل، ساییدگی یا شکستگی زغال کربنی است. اگر ولتاژ خروجی دچار نوسان شدید شد یا در حین چرخاندن ولوم جرقه مشاهده کردید، سریعاً دستگاه را خاموش کرده و زغال آن را تعویض کنید. در صورت بروز آسیب‌های جدی‌تر مانند سوختگی سیم‌پیچ در اثر اضافه جریان، دستگاه باید توسط متخصصان واجد شرایط مجدداً سیم‌پیچی و کالیبره شود.

لیست قیمت و بررسی مشخصات مدل‌های آزمایشگاهی (کاوردار) و تابلویی (بدون کاور)

دستگاه‌های واریابل در دو تیپ کلی به بازار عرضه می‌شوند:

• مدل‌های آزمایشگاهی (کاوردار): دارای بدنه محافظ، دستگیره حمل، فیوز مینیاتوری، کلید روشن/خاموش و ولت‌متر دیجیتال هستند. این مدل‌ها برای استفاده روی میز کار کاملاً ایمن و آماده هستند.

• مدل‌های تابلویی (بدون کاور): فاقد پوشش خارجی بوده و به صورت لخت طراحی شده‌اند تا مهندسان بتوانند آنها را مستقیماً درون تابلوهای برق صنعتی یا دستگاه‌های بزرگتر (مانند استابلایزرها) مونتاژ کنند. قیمت این مدل‌ها معمولاً از مدل‌های کاوردار کمتر است.

جهت دریافت آخرین به‌روزرسانی‌ها در مورد خرید واریاک، فروش اتوترانس واریاک و مشاوره تخصصی متناسب با نیاز پروژه خود، با کارشناسان فنی تالی الکتریک تماس حاصل فرمایید تا بهترین راهکارها را با بالاترین کیفیت و قیمت رقابتی در اختیار شما قرار دهند.
