ابعاد پنل خورشیدی
تامین انرژی الکتریکی پایدار از طریق سیستمهای فتوولتائیک به یکی از حیاتیترین نیازهای خانگی و صنعتی تبدیل شده است. با توجه به شرایط ناپایدار زیرساختهای انرژی، احتمال قطعی برق در پیک مصرف تابستان و حتی چالشهای ناشی از بحرانها و آسیب به زیرساختهای کلان شبکه، راهاندازی یک سیستم برق اضطراری خورشیدی بهترین راهکار برای تضمین امنیت انرژی ساختمانها، باغها و ویلاها است. برای طراحی این سیستمها، درک دقیق ویژگیهای فیزیکی تجهیزات اهمیت بالایی دارد. در این مقاله به بررسی تخصصی ابعاد پنل خورشیدی، وزن، استانداردهای ساختاری و فضای لازم برای پیادهسازی آنها میپردازیم تا بتوانید بهترین انتخاب را برای ملک خود داشته باشید.
اهمیت اندازه و وزن پنل خورشیدی
محدودیت فضا در محیطهای شهری و ساختار سقفها ایجاب میکند که پیش از خرید، اطلاعات دقیقی از ابعاد ماژولها داشته باشید. کشف تناسب میان ابعاد پنل خورشیدی و توان خروجی آن به مهندسان و طراحان کمک میکند تا حداکثر راندمان را از کمترین فضای موجود استخراج کنند.
اندازه پنل خورشیدی و مکانیزم تولید انرژی
اندازه فیزیکی یک ماژول خورشیدی مستقیماً با تعداد سلولهای بهکاررفته در آن (مانند سیستمهای ۶۰ سلولی، ۷۲ سلولی یا مدلهای نوین هافکات ۱۴۴ سلولی) و همچنین راندمان متریال آن رابطه دارد. هرچه فناوری سلولها پیشرفتهتر باشد، پنل خورشیدی در ابعادی کوچکتر میتواند توان خروجی بالاتری را تولید کند. این موضوع در پروژههایی که با کمبود فضا روی سقف مواجه هستند، تعیینکننده است.
ابعاد و سنگینی ماژولها پیش از خرید
نادیده گرفتن فاکتورهای فیزیکی میتواند منجر به شکست پروژه یا تحمیل هزینههای سنگین بازسازی شود. وزن و ابعاد مشخص میکنند که آیا سقف سازه توانایی تحمل بار مرده را دارد یا خیر. همچنین طراحان برای محاسبه فاصله بین ردیفها جهت جلوگیری از سایهاندازی، به میلیمتر به میلیمتر این ابعاد نیاز دارند.
چگونگی تأثیر ابعاد پنل بر وزن نهایی سازه
وزن ماژولها ارتباط مستقیمی با مساحت سطحی، ضخامت شیشه محافظ آنتیرفلکس رویی و شاسی آلومینیومی (فریم) دور آن دارد. افزایش ابعاد طولی و عرضی به معنای مصرف بیشتر شیشه و آلومینیوم و در نتیجه سنگینتر شدن کل سیستم است که باید در محاسبات استراکچر لحاظ شود.
میانگین ابعاد و وزن استاندارد ماژولهای موجود در بازار
به طور کلی، پنلهای خورشیدی مدرن بسته به رده توان خود، ضخامتی بین ۳۰ تا ۴۰ میلیمتر دارند. وزن آنها برای مدلهای کوچک خانگی از حدود ۷ کیلوگرم شروع شده و در مدلهای غولپیکر نیروگاهی و صنعتی به بیش از ۳۵ کیلوگرم برای هر لایه ماژول میرسد.
تحلیل المانهای ساختاری و لجستیکی در طراحی نیروگاه خورشیدی
طراحی یک سیستم بهینه فراتر از خرید تجهیزات است؛ ترابری و ساختار فیزیکی نقشی کلیدی در هزینههای تمامشده دارند.
چه عواملی وزن و سایز ماژولهای فتوولتائیک را تغییر میدهند؟
فناوری ساخت سلول (مونوکریستال، پلیکریستال یا فیلم نازک)، نوع شیشه تکجداره یا دوجداره بودن (Bi-facial) و پهنای فریم آلومینیومی مهمترین عوامل تغییردهنده فضا و وزن هستند. پنلهای دوطرفه به دلیل استفاده از شیشه در پشت و رو، معمولاً وزن بالاتری نسبت به مدلهای استاندارد دارند.
چالشهای حملونقل و جانمایی ناشی از ابعاد پنلها
جابجایی پنلهای بزرگ در معابر شهری، انتقال آنها به بالابرها و حمل تا پشتبام ساختمانهای مرتفع نیازمند بررسیهای لجستیکی دقیق است. ابعاد بزرگتر نرخ آسیبدیدگی و ترکهای ریز (Micro-cracks) را در صورت عدم حمل اصولی افزایش میدهد. به همین دلیل نصب پنل خورشیدی پشت بام در محیطهای شهری نیازمند دقت مضاعف در لجستیک است.
استانداردهای بینالمللی هندسه و جرم پنلهای خورشیدی
سازمانهای استاندارد مانند IEC و جوامع مهندسی ضوابط خاصی را برای مقاومت باد و بار برف بر اساس ابعاد پنل تعیین میکنند. فریمها باید به گونهای طراحی شوند که گیرهها و کلمپهای استاندارد به راحتی روی آنها قفل شده و فشار سطحی یکنواختی توزیع شود.
مشخصات و ابعاد پنلهای کمظرفیت (۱۰۰ تا ۳۰۰ وات)
این دسته از پنلها عمدتاً برای سیستمهای کوچک، عشایری، قایقها، ویلاهای کممصرف یا سیستمهای پشتیبان تجهیزات امنیتی استفاده میشوند.

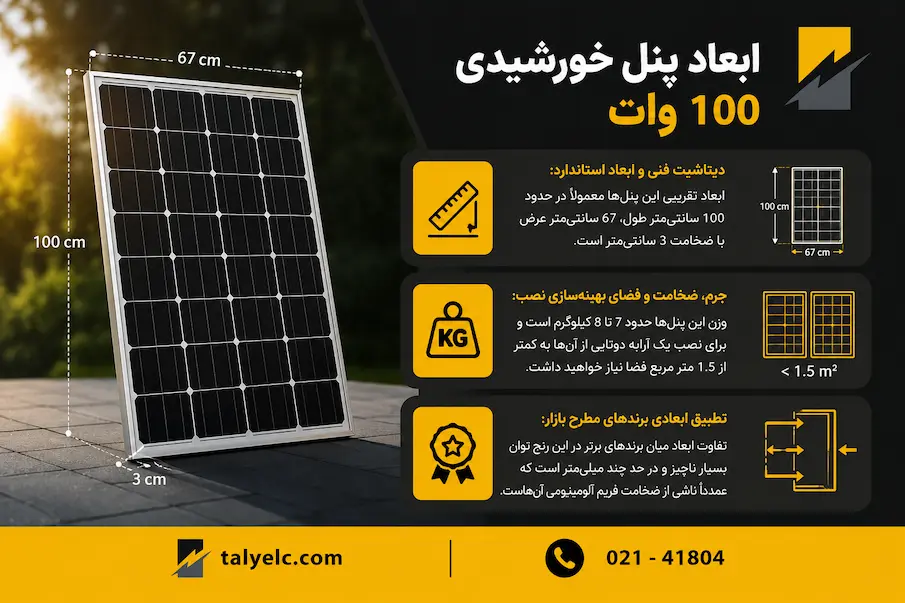

ابعاد پنل خورشیدی ۱۰۰ وات
پنلهای ۱۰۰ واتی به دلیل جابجایی بسیار آسان، گزینهای عالی برای تامین روشنایی، شارژ گجتها و راهاندازی پمپهای کوچک در باغها هستند.
- دیتاشیت فنی و ابعاد استاندارد: ابعاد تقریبی این پنلها معمولاً در حدود ۱۰۰ سانتیمتر طول و ۶۷ سانتیمتر عرض با ضخامت ۳ سانتیمتر است.
- جرم, ضخامت و فضای بهینهسازی نصب: وزن این پنلها حدود ۷ تا ۸ کیلوگرم است و برای نصب یک آرایه دوتایی از آنها به کمتر از ۱.۵ متر مربع فضا نیاز خواهید داشت.
- تطبیق ابعادی برندهای مطرح بازار: تفاوت ابعاد میان برندهای برتر در این رنج توان بسیار ناچیز و در حد چند میلیمتر است که عمدتاً ناشی از ضخامت فریم آلومینیومی آنهاست.
ابعاد پنل خورشیدی ۲۰۰ و ۳۰۰ وات
این رنج توان برای پکیجهای خورشیدی پرتابل و ویلاهایی با مصرف محدود (تلویزیون و چند لامپ) ایدهآل است.
- بررسی تفاوتهای فیزیکی مدلهای ۲۰۰ و ۳۰۰ وات: پنلهای ۲۰۰ وات معمولاً ابعادی حدود ۱۵۰ در ۶۸ سانتیمتر دارند، در حالی که مدلهای ۳۰۰ وات به دلیل بهرهگیری از تعداد سلولهای بیشتر (اغلب ۶۰ سلولی) ابعادی نزدیک به ۱۶۵ در ۱۰۰ سانتیمتر پیدا میکنند و برای جانمایی آنها باید فضای بزرگتر را روی استراکچر پیشبینی کرد.
بررسی ابعاد پنلهای توان بالا و خانگی (۴۵۰ تا ۵۵۰ وات)
این بازه توان، پرکاربردترین سگمنت بازار برای سیستمهای متصل به شبکه و منفصل از شبکه خانگی و آپارتمانی است. مشخصات پنل خورشیدی خانگی در این رنج، تعادل کاملی میان توان خروجی و مدیریت فضای نصب ایجاد میکند.
ابعاد پنل خورشیدی ۴۵۰ تا ۵۵۰ وات
اگر به دنبال راهنمای خرید پنل خورشیدی برای مقابله با قطعی برق تابستان یا تامین برق دائم ویلای خود هستید، این رنج توان بهترین راندمان اقتصادی را دارد.
| توان پنل (وات) | طول (میلیمتر) | عرض (میلیمتر) | وزن (کیلوگرم) |
|---|---|---|---|
| 450W | 2094 | 1038 | 23.5 |
| 500W | 2185 | 1134 | 26.0 |
| 550W | 2278 | 1134 | 28.5 |
- متراژ استاندارد و سنگینی ماژول ۴۵۰ وات: این پنلها با طول تقریبی ۲.۱ متر و عرض ۱ متر، وزنی در حدود ۲۳.۵ کیلوگرم دارند. فریم ۳۵ میلیمتری آنها مقاومت بالایی در برابر وزش بادهای شدید پشتبام ایجاد میکند.
- مساحت پنل خورشیدی ۵۰۰ وات و گستره تغییرات برندها: ابعاد پنل ۵۰۰ وات در برندهای مختلف به دلیل استفاده از تکنولوژیهای چیدمان سلولی متفاوت، تا چند سانتیمتر متغیر است؛ اما به طور متوسط فضایی در حدود ۲.۵ متر مربع را اشغال میکند.
- هندسه و مشخصات فیزیکی ماژول ۵۵۰ وات: این ماژولها که از سلولهای بزرگتر M10 بهره میبرند، پهنایی نزدیک به ۱۱۳۴ میلیمتر و طولی در حدود ۲۲۷۸ میلیمتر دارند. به دلیل وزن نزدیک به ۲۹ کیلوگرم، نصب آنها نیازمند تجهیزات ایمنی و استراکچرهای مهندسیشده است.
مشاهده جدیدترین محصولات پنل خورشیدی
مشخصات ماژولهای مگا و نیروگاهی (۶۰۰ تا ۱۰۰۰ وات)
با پیشرفت فناوری تجدیدپذیر، پنلهایی با توانهای فوقالعاده بالا پا به عرصه گذاشتهاند که هدف اصلی آنها کاهش هزینههای کابلکشی و اتصال در نیروگاههای بزرگ و سیستمهای نیمهصنعتی است.
ابعاد پنل خورشیدی ۶۰۰ تا ۸۰۰ وات
- ابعاد دقیق مدل ۶۰۰ وات و مهندسی سلولها: پنلهای ۶۰۰ واتی غالباً از فناوری هافکات با سلولهای ۲۱۰ میلیمتری استفاده میکنند. ابعاد آنها نزدیک به ۲۱۷۲ در ۱۳۰۳ میلیمتر است. عرض بالای این پنلها باعث میشود بادگیر بالاتری داشته باشند و طراحی استراکچر آنها حساسیت بیشتری دارد.
- فرمفاکتور و هندسه سیستمهای ۷۲۰ تا ۸۰۰ وات: این پنلهای غولآسا طولی فراتر از ۲.۴ متر پیدا میکنند. کاربرد اصلی آنها در مزارع خورشیدی وسیع است، جایی که سیستمهای ترکینگ (ردیاب خورشید) وظیفه مهار و هدایت آنها را بر عهده دارند.
ابعاد پنل خورشیدی ۹۰۰ تا ۱۰۰۰ وات
- متراژ واقعی و وزن ماژولهای ۹۰۰ واتی: این دستگاهها جرمی فراتر از ۳۸ کیلوگرم داشته و ابعاد سطحی آنها به بیش از ۳.۲ متر مربع میرسد. هندسه بزرگ آنها استفاده از آنها را روی سقفهای شیبدار خانگی محدود میکند.
- تفاوتهای ساختاری توان ۱۰۰0 وات در میان سازندگان بزرگ: در توانهای نزدیک به ۱۰۰۰ وات، اکثر سازندگان به سمت ماژولهای دوطرفه با فریمهای تقویتشده فولادی یا آلومینیومی ضخیم رفتهاند تا دفرمگی ناشی از فشار باد را به حداقل برسانند.
فضای مورد نیاز برای نصب پنل خورشیدی و الزامات فنی سازه
محاسبه فضای مورد نیاز برای نصب پنل خورشیدی تنها با جمع زدن ابعاد فیزیکی پنلها به دست نمیآید. برای یک چیدمان اصولی باید به فاکتورهای محیطی و مهندسی توجه داشت.
تأثیر چیدمان و ابعاد بر محاسبات استراکچر و هزینههای اجرایی
هرچه ابعاد کلی سیستم بزرگتر باشد، ممان اینرسی و گشتاور نیروی وارده از سوی باد به پایههای استراکچر افزایش مییابد. این بدین معناست که برای پنلهای بزرگتر، نیازمند پروفیلهای آلومینیومی یا گالوانیزه ضخیمتر و فونداسیونهای سنگینتری هستید که مستقیماً برآورد هزینه نصب را بالا میبرد.

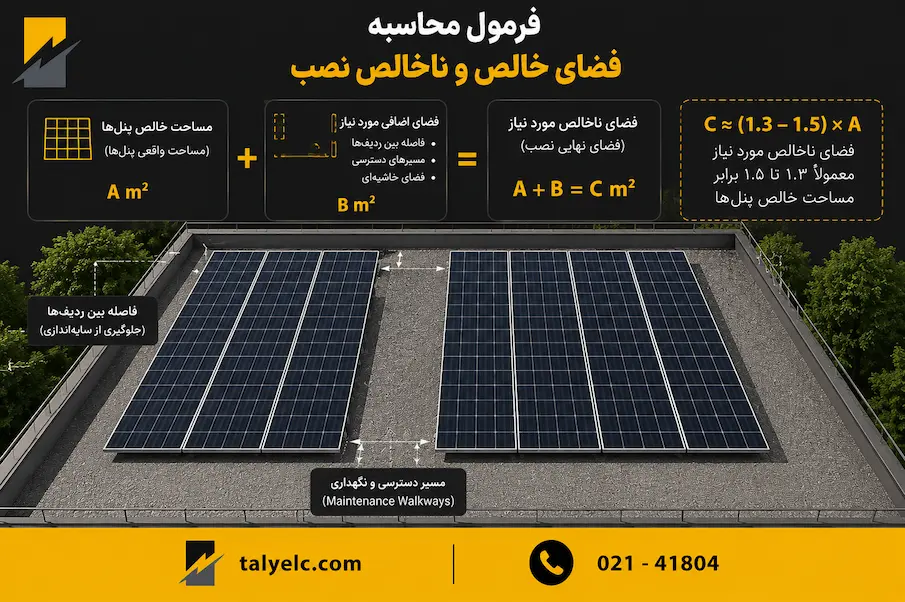

فرمول محاسبه فضای خالص و ناخالص نصب
برای به دست آوردن فضای نهایی، علاوه بر مساحت خود پنل خورشیدی، باید فواصل بین ردیفها (برای جلوگیری از سایهاندازی پنلهای جلویی روی پشتی در فصل زمستان که زاویه خورشید مایل است) و همچنین مسیرهای دسترسی تعمیر و نگهداری (Maintenance Walkways) را لحاظ کنید. به طور کل، فضای ناخالص مورد نیاز معمولاً ۱.۳ تا ۱.۵ برابر مساحت خالص پنلها تخمین زده میشود.
جمعبندی و راهنمای انتخاب نهایی
انتخاب ابعاد پنل خورشیدی باید بر اساس برآورد دقیق فضای در دسترس، توان مورد نیاز و توانایی باربری سازه انجام شود. در شرایط فعلی که قطعیهای مکرر برق در تابستان صنایع و خانهها را با چالش مواجه کرده و با در نظر گرفتن سناریوهای بحرانی زیرساختی، سرمایهگذاری روی این سیستمها یک اقدام هوشمندانه و پیشگیرانه است. وبسایت تالی الکتریک با ارائه خدمات مهندسی و تامین تجهیزات، متعهد است شما را در تمامی مراحل از محاسبه فضا تا راه اندازی سیستم همراهی کند.
در پایان، اگر علاوه بر تامین امنیت انرژی به دنبال تنوعبخشی به داراییها و سرمایهگذاری در بازارهای مالی بینالمللی برای تامین بودجه پروژههای بزرگ خود هستید، استفاده از خدمات کارگزاری روکو (Roko) به عنوان یک بروکر معتبر و باسابقه، راهکاری مطمئن جهت دسترسی به بازارهای جهانی و مدیریت بهینه سرمایه است.
استعلام قیمت پنل خورشیدی
سوالات متداول در رابطه با ابعاد و مشخصات فنی پنلهای خورشیدی
ابعاد استاندارد یک پنل خورشیدی خانگی (مثلاً ۵۵۰ وات) چقدر است؟
پنلهای خورشیدی خانگی با توان بالا (مانند ۵۵۰ وات) معمولاً طولی در حدود ۲۲۷۸ میلیمتر (حدود ۲.۲ متر) و عرضی نزدیک به ۱۱۳۴ میلیمتر (حدود ۱.۱ متر) دارند و ضخامت فریم آلومینیومی آنها معمولاً ۳۵ میلیمتر است.
برای نصب پنلهای خورشیدی روی پشتبام به چه مقدار فضا نیاز داریم؟
برای محاسبه فضای واقعی، علاوه بر مساحت خود پنلها، باید فواصل بین ردیفها جهت جلوگیری از سایهاندازی و مسیرهای دسترسی تعمیرات را لحاظ کرد. معمولاً فضای ناخالص مورد نیاز ۱.۳ تا ۱.۵ برابر مساحت خالص پنلها تخمین زده میشود.
آیا وزن پنلهای خورشیدی برای سقفهای معمولی خطر ایجاد میکند؟
خیر؛ وزن پنلهای خانگی پرکاربرد (بین ۴۵۰ تا ۵۵۰ وات) حدود ۲۳ تا ۲۹ کیلوگرم است. این وزن به صورت یکنواخت روی استراکچر و سطح سقف توزیع میشود و سازههای مهندسیشده و استاندارد به راحتی توانایی تحمل این بار مرده را دارند.
آیا ابعاد پنل خورشیدی برندهای مختلف با توان یکسان، با هم تفاوت دارد؟
بله؛ به دلیل تفاوت در فناوری سلولها، راندمان متریال و نوع چیدمان، ممکن است ابعاد فیزیکی پنلهای همتوان (مثلاً ۵۰۰ وات) در برندهای مختلف تا چند سانتیمتر با یکدیگر تفاوت داشته باشد.
