راه اندازی موتور با اتوترانس
راهاندازی موتور با اتوترانس یکی از رایجترین روشهای کاهش جریان هجومی در موتورهای القایی سهفاز با توان متوسط و بالا است. وقتی موتوری با اندازه بزرگ بهصورت مستقیم به شبکه وصل میشود، جریان لحظهای آن میتواند تا ۶ تا ۸ برابر جریان نامی بالا برود؛ اتفاقی که هم به تجهیزات فشار میآورد و هم باعث افت ولتاژ در کل شبکه داخلی کارخانه یا ساختمان میشود. در این مقاله بررسی میکنیم اتوترانس چطور این مشکل را حل میکند، چه تفاوتی با روشهای دیگر راهاندازی دارد و چگونه باید یک استارتر اتوترانسی مناسب برای موتور خود انتخاب کنید.

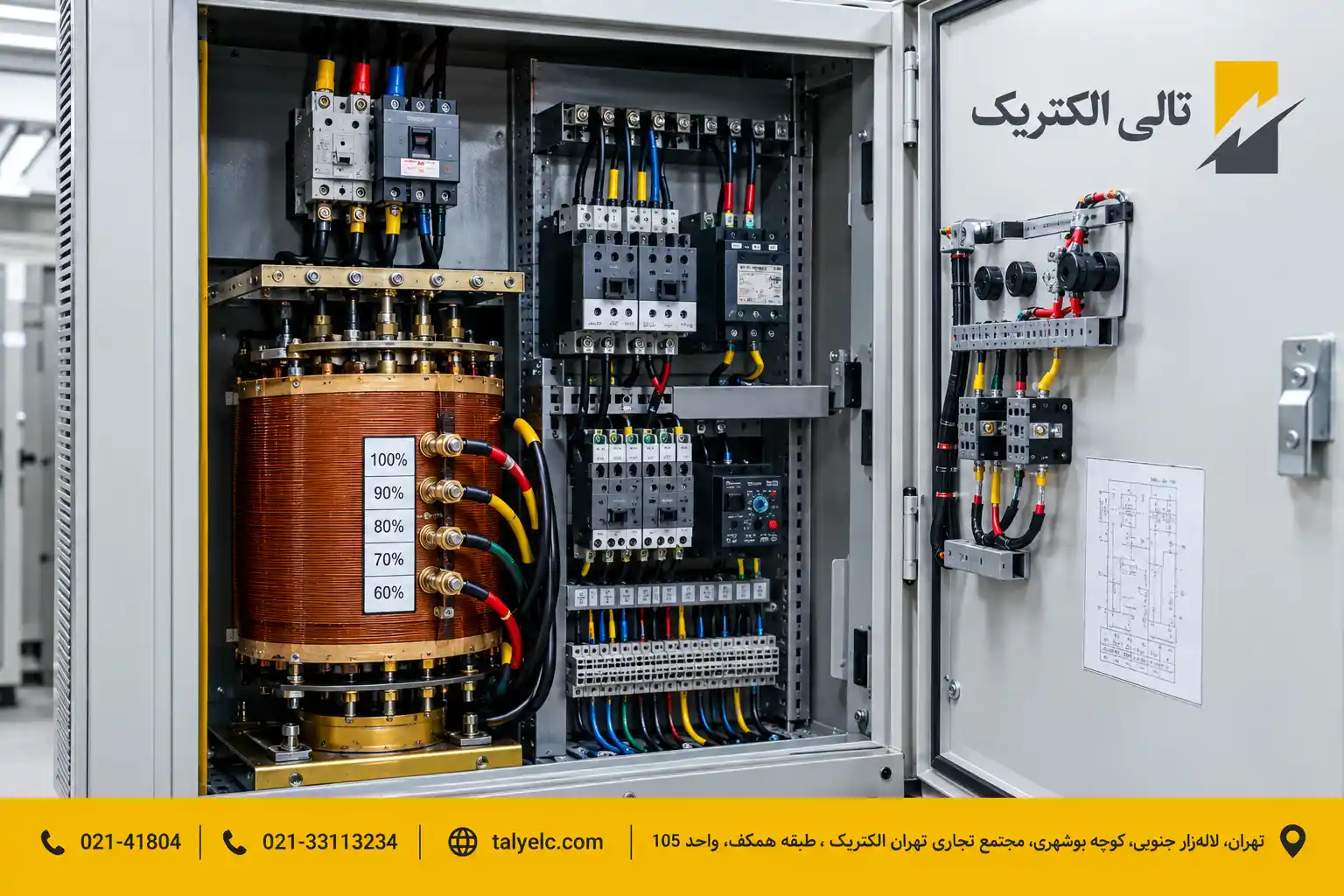

اتوترانس چیست؟
برای درک کامل موضوع، پیشنهاد میکنیم مقاله اتوترانس چیست را مطالعه کنید. بهطور خلاصه، اتوترانس نوعی ترانسفورماتور تکسیمپیچ است که برخلاف ترانسهای معمولی، سیمپیچ اولیه و ثانویه آن از هم جدا نیستند و از طریق تپهای مختلف روی یک سیمپیچ واحد، ولتاژ خروجی قابل تنظیم است. در کاربرد راهاندازی موتور، این ویژگی به مهندس برق اجازه میدهد ولتاژ ورودی موتور را در لحظه استارت پایین بیاورد و پس از رسیدن موتور به سرعت نامی، بهتدریج آن را به ولتاژ کامل شبکه برساند.تفاوت اتوترانس با ترانسفورماتور
ترانسفورماتور دو سیمپیچه، اولیه و ثانویه کاملاً از هم ایزوله هستند و انرژی از طریق میدان مغناطیسی منتقل میشود. اما در اتوترانس بخشی از سیمپیچ بهصورت مشترک بین اولیه و ثانویه استفاده میشود، که این موضوع باعث میشود اتوترانس نسبت به ترانس معمولی همظرفیت، کوچکتر، سبکتر و ارزانتر باشد. همین ویژگی است که اتوترانس را برای کاربرد راهاندازی موتور، که نیاز به تنظیم موقت و مرحلهای ولتاژ دارد، بسیار مقرونبهصرفه کرده است.چرا برای راهاندازی موتورهای صنعتی به اتوترانس نیاز داریم؟
مشکل جریان هجومی در موتورهای القایی
موتورهای القایی سهفاز در لحظه استارت، رتور آنها ساکن است و امپدانس بسیار پایینی دارند؛ به همین دلیل جریان کشیدهشده از شبکه در همان لحظه اول چند برابر جریان کار عادی است. این جریان هجومی میتواند باعث آسیب به عایق سیمپیچ موتور، افزایش دمای کابلهای تغذیه و فرسایش زودرس کنتاکتورها شود.افت ولتاژ ناشی از راهاندازی مستقیم موتور
در شبکههای برق ایران که بهویژه در فصل تابستان با نوسان ولتاژ و بار بالا مواجه هستند، راهاندازی مستقیم یک موتور بزرگ میتواند افت ولتاژ محسوسی در سایر تجهیزات همان خط تغذیه ایجاد کند؛ از چشمکزدن روشنایی گرفته تا خطای دستگاههای حساس الکترونیکی. استفاده از اتوترانس با کاهش تدریجی جریان راهاندازی، این افت ولتاژ لحظهای را به شکل قابل توجهی کنترل میکند و از قطعی یا خطای تجهیزات جانبی جلوگیری میکند.نحوه عملکرد استارتر اتوترانسی در راهاندازی موتور
مراحل راهاندازی سهمرحلهای
استارتر اتوترانسی معمولاً در سه مرحله عمل میکند:- مرحله استارت (Start): موتور از طریق تپ کاهشیافته اتوترانس (مثلاً ۶۵٪ ولتاژ نامی) به شبکه متصل میشود.
- مرحله انتقال (Transition): پس از رسیدن موتور به حدود ۸۰ تا ۹۰ درصد سرعت نامی، اتصال از اتوترانس قطع و بهصورت لحظهای آماده اتصال مستقیم میشود.
- مرحله کار عادی (Run): موتور بهطور کامل به ولتاژ شبکه متصل شده و با توان نامی کار میکند.
تنظیم تپهای ولتاژ
اکثر استارترهای اتوترانسی صنعتی با تپهای ۶۵٪، ۸۰٪ و ۱۰۰٪ عرضه میشوند تا بسته به نوع بار (پمپ، کمپرسور، فن یا نوار نقاله) بتوان گشتاور راهاندازی مناسب را انتخاب کرد. انتخاب تپ پایینتر جریان راهاندازی را بیشتر کاهش میدهد اما گشتاور اولیه موتور را هم کم میکند؛ به همین دلیل انتخاب تپ درست باید متناسب با نوع بار مکانیکی صورت گیرد.
پیشنهاد تالی الکتریک
به دنبال استارتر اتوترانسی مطمئن برای موتور صنعتی خود هستید؟
تیم فنی تالی الکتریک با بررسی توان، نوع بار و شرایط شبکه شما، مناسبترین اتوترانس راهانداز را پیشنهاد میدهد.
مشاوره فنی رایگان
گارانتی اصالت کالا
ارسال به سراسر کشور
مقایسه روشهای مختلف راهاندازی موتور
پیش از انتخاب نهایی، مقایسه اتوترانس با سایر روشهای راهاندازی موتور کمک میکند تصمیم دقیقتری بگیرید:| روش راهاندازی | کاهش جریان هجومی | گشتاور راهاندازی | هزینه | مناسب برای |
|---|---|---|---|---|
| راهاندازی مستقیم (DOL) | ندارد | بالا | پایین | موتورهای کوچک |
| ستاره - مثلث | متوسط | پایین در مرحله ستاره | متوسط | موتورهای متوسط با راهاندازی بدون بار |
| اتوترانس | بالا و قابل تنظیم | متوسط تا بالا (قابل انتخاب با تپ) | متوسط تا بالا | موتورهای صنعتی متوسط و بزرگ با بار |
| سافت استارتر | بالا و نرم | قابل تنظیم دقیق | بالا | کاربردهای حساس و بار متغیر |
| درایو فرکانس متغیر (VFD) | بسیار بالا | کاملاً قابل کنترل | بالاترین | کنترل دقیق سرعت و گشتاور |
مزایای استفاده از اتوترانس در راهاندازی موتور
- کاهش قابل تنظیم جریان راهاندازی نسبت به روش مستقیم
- حفظ گشتاور راهاندازی بیشتر نسبت به روش ستاره-مثلث، بهخصوص برای بارهای سنگین
- کاهش افت ولتاژ لحظهای در شبکه داخلی هنگام استارت موتورهای بزرگ
- قابلیت انتخاب چند تپ ولتاژ برای تطبیق با نوع بار مکانیکی
- طول عمر بالا و نیاز نگهداری کمتر نسبت به سیستمهای الکترونیکی پیچیده
- هزینه اولیه پایینتر نسبت به سافت استارتر و VFD در توانهای بالا
معایب راهاندازی با اتوترانس
- حجم و وزن بیشتر نسبت به سافت استارترهای الکترونیکی
- عدم امکان کنترل نرم و پیوسته سرعت مانند VFD
- در لحظه انتقال بین تپها ممکن است ضربه جریانی کوچک ایجاد شود که نیاز به کنتاکتورهای باکیفیت دارد
- نیاز به فضای نصب بزرگتر در تابلو برق
تفاوت اتوترانس با واریابل
یکی از سوالات پرتکرار مشتریان تالی الکتریک این است که واریابل چیست و چه فرقی با اتوترانس راهانداز موتور دارد. واریابل نیز از نظر ساختار داخلی شبیه اتوترانس است، اما برخلاف استارتر اتوترانسی که تپهای ثابت و از پیش تعیینشده دارد، ولتاژ خروجی واریابل بهصورت پیوسته و دستی با چرخاندن اهرم قابل تنظیم است.کاربرد واریابل در تنظیم دستی ولتاژ
واریابل بیشتر در آزمایشگاهها، تست تجهیزات الکتریکی و کاربردهایی که نیاز به تنظیم دستی و لحظهای ولتاژ دارند استفاده میشود، در حالیکه استارتر اتوترانسی برای راهاندازی خودکار و تکرارشونده موتورهای صنعتی طراحی شده است. به بیان ساده، اگر نیاز شما راهاندازی اتوماتیک و مکرر یک موتور ثابت است، اتوترانس گزینه صحیحتری است.
خرید مطمئن از تالی الکتریک
اتوترانس یا واریابل؟ انتخاب درست را با کارشناسان ما انجام دهید
قبل از خرید، نوع بار و توان موتور خود را با کارشناسان تالی الکتریک در میان بگذارید تا مناسبترین تجهیز راهاندازی را دریافت کنید.
مشاوره تخصصی
تحویل سریع
پشتیبانی فنی
راهنمای خرید اتوترانس مناسب برای راهاندازی موتور
با گسترش خطوط تولید و افزایش استفاده از موتورهای با توان بالا، انتخاب صحیح اتوترانس راهانداز اهمیت بیشتری پیدا کرده است. برای انتخاب درست به این موارد توجه کنید:- توان و جریان نامی موتور: اتوترانس باید متناسب با کیلووات و آمپر موتور انتخاب شود.
- ولتاژ نامی شبکه: اطمینان از تطابق ولتاژ ورودی اتوترانس با ولتاژ شبکه محل نصب.
- نوع بار مکانیکی: بارهای سنگین مانند کمپرسور یا نوار نقاله به تپ گشتاور بالاتر نیاز دارند.
- دوره کاری (Duty Cycle): اگر موتور بهصورت مکرر و پشتسرهم استارت میخورد، اتوترانس با دوره کاری بالاتر انتخاب شود.
- استاندارد ساخت و کیفیت عایقبندی: برای افزایش طول عمر تجهیز در محیطهای صنعتی گرم و پرگرد و غبار.
نکات نصب و ایمنی در استفاده از استارتر اتوترانسی
- نصب تابلو استارتر اتوترانسی باید در محیط با تهویه مناسب انجام شود تا از افزایش دمای سیمپیچ جلوگیری شود.
- کنتاکتورهای مرحله انتقال باید همزمان با سرعت رسیدن موتور به سرعت نامی و بدون تاخیر عمل کنند.
- در مناطقی که نوسان ولتاژ شبکه بالاست، استفاده از رله حفاظتی جریان و ولتاژ در کنار اتوترانس توصیه میشود.
- بازرسی دورهای سیمپیچ و اتصالات، بهخصوص در ابتدای فصل گرما که بار شبکه بالا میرود، طول عمر تجهیز را افزایش میدهد.
جمعبندی
راهاندازی موتور با اتوترانس همچنان یکی از مطمئنترین و مقرونبهصرفهترین روشها برای کنترل جریان هجومی موتورهای صنعتی متوسط و بزرگ است، بهخصوص در شرایطی که شبکه برق با نوسان ولتاژ و بار بالا مواجه است. انتخاب درست تپ ولتاژ و تجهیز متناسب با توان موتور، نقش کلیدی در طول عمر موتور و پایداری شبکه داخلی دارد. تیم فنی تالی الکتریک آماده است تا در انتخاب مناسبترین استارتر اتوترانسی برای موتور شما همراهتان باشد.سوالات متداول
اتوترانس در راهاندازی موتور دقیقاً چه کاری انجام میدهد؟
اتوترانس ولتاژ ورودی موتور را در لحظه استارت کاهش میدهد تا جریان هجومی کنترل شود و سپس بهتدریج موتور را به ولتاژ کامل شبکه متصل میکند.
آیا اتوترانس با واریابل یکی است؟
خیر؛ اتوترانس راهانداز موتور تپهای ثابت و اتوماتیک دارد، در حالیکه واریابل ولتاژ را بهصورت دستی و پیوسته تنظیم میکند و بیشتر برای تست و آزمایشگاه کاربرد دارد.
چه توان موتورهایی به استارتر اتوترانسی نیاز دارند؟
معمولاً موتورهای با توان متوسط تا بالا (از حدود ۱۵ کیلووات به بالا) که راهاندازی مستقیم آنها باعث افت ولتاژ یا فشار مکانیکی زیاد میشود، از اتوترانس استفاده میکنند.
مدت زمان مرحله انتقال در استارتر اتوترانسی چقدر است؟
این زمان معمولاً بین چند صدم ثانیه تا چند ثانیه تنظیم میشود و بستگی به نوع بار و سرعت رسیدن موتور به دور نامی دارد.
نگهداری اتوترانس راهانداز موتور چگونه است؟
نگهداری آن نسبت به تجهیزات الکترونیکی سادهتر است و عمدتاً شامل بازرسی دورهای سیمپیچ، اتصالات و کنتاکتورهای مرحله انتقال میشود.
