طریقه نصب استابلایزر خانگی
در بسیاری از خانههای ایرانی، نوسان ولتاژ برق شهری یکی از دلایل اصلی خرابی زودهنگام لوازم برقی و الکترونیکی است. به همین دلیل، طریقه نصب استابلایزر خانگی یکی از پرسشهای پرتکرار کاربرانی است که میخواهند یخچال، تلویزیون، کولر گازی یا کل تابلو برق منزل خود را در برابر افت و اضافه ولتاژ محافظت کنند. نصب استابلایزر اگرچه در نگاه اول ساده به نظر میرسد، اما رعایت نکردن اصول فنی آن میتواند علاوه بر بیاثر شدن دستگاه، خطرات ایمنی جدی نیز به همراه داشته باشد. در این مقاله، روش نصب استابلایزر خانگی را بهصورت کامل و مرحلهبهمرحله بررسی میکنیم، تفاوت نصب مدلهای تکفاز و سهفاز را توضیح میدهیم و نکات مربوط به تست، تنظیم و اجرت نصب استابلایزر را نیز مرور خواهیم کرد.
استابلایزر چیست؟
پیش از ورود به بحث نصب، لازم است بدانیم استابلایزر چیست و چه نقشی در شبکه برق خانگی ایفا میکند. استابلایزر دستگاهی است که ولتاژ ورودی نوسانی شبکه برق را دریافت کرده و آن را به یک ولتاژ خروجی ثابت و استاندارد (معمولاً ۲۲۰ ولت) تبدیل میکند. در تابستانهای گرم ایران که مصرف برق برای خنکسازی افزایش مییابد، افت ولتاژ در ساعات پیک مصرف بسیار رایج است؛ از طرفی در برخی مناطق نیز اضافه ولتاژ ناشی از نوسانات شبکه توزیع رخ میدهد. هر دوی این پدیدهها میتوانند به موتور یخچال، کمپرسور کولر، برد الکترونیکی تلویزیون و سایر تجهیزات حساس آسیب بزنند.
نقش استابلایزر در تثبیت ولتاژ
وظیفه اصلی استابلایزر، پایش لحظهای ولتاژ ورودی و اصلاح آن پیش از رسیدن به دستگاههای مصرفکننده است. این فرآیند از طریق سیستم رلهای یا سروو موتور انجام میشود که بسته به نوع استابلایزر متفاوت است. زمانی که نصب استابلایزر بهدرستی و مطابق نقشه نصب استابلایزر انجام شود، طول عمر لوازم خانگی بهطور محسوسی افزایش پیدا میکند و از خاموشیهای ناگهانی ناشی از قطعیهای حفاظتی نیز جلوگیری میشود.
قبل از شروع نصب استابلایزر چه نکاتی را باید بدانید؟
قبل از هر اقدامی برای نصب استابلایزر، چند پیشنیاز فنی و ایمنی وجود دارد که رعایت آنها تعیینکننده کیفیت و ماندگاری نصب است.
- قطع کامل برق ورودی از کنتور یا کلید اصلی پیش از هرگونه اتصال
- بررسی توان مصرفی کل تجهیزاتی که قرار است به استابلایزر متصل شوند
- انتخاب محل نصب خشک، تهویهدار و دور از رطوبت
- اطمینان از وجود سیم ارت مناسب و استاندارد
- تطابق ظرفیت استابلایزر (بر حسب کیلوولتآمپر) با بار مصرفی
نصاب استابلایزر
هرچند نصب استابلایزرهای کوچک خانگی برای دستگاههای تکی مانند یخچال یا کولر با رعایت اصول ایمنی توسط افراد آشنا به برق امکانپذیر است، اما برای نصب کل تابلو برق منزل یا واحدهای سهفاز، استفاده از نصاب استابلایزر مجرب توصیه میشود. یک نصاب حرفهای علاوه بر رعایت استانداردهای سیمکشی، محاسبه دقیق بار و انتخاب سایز سیم مناسب را نیز انجام میدهد که از خطر اضافهبار و آتشسوزی جلوگیری میکند.
تجهیزات مورد نیاز برای نصب استابلایزر خانگی
- پیچگوشتی تخت و چهارسو با روکش عایق
- سیم رابط مناسب با سطح مقطع متناسب با توان دستگاه
- مولتیمتر برای اندازهگیری ولتاژ قبل و بعد از نصب
- کابلشو و ترمینال استاندارد
- دستکش عایق برق

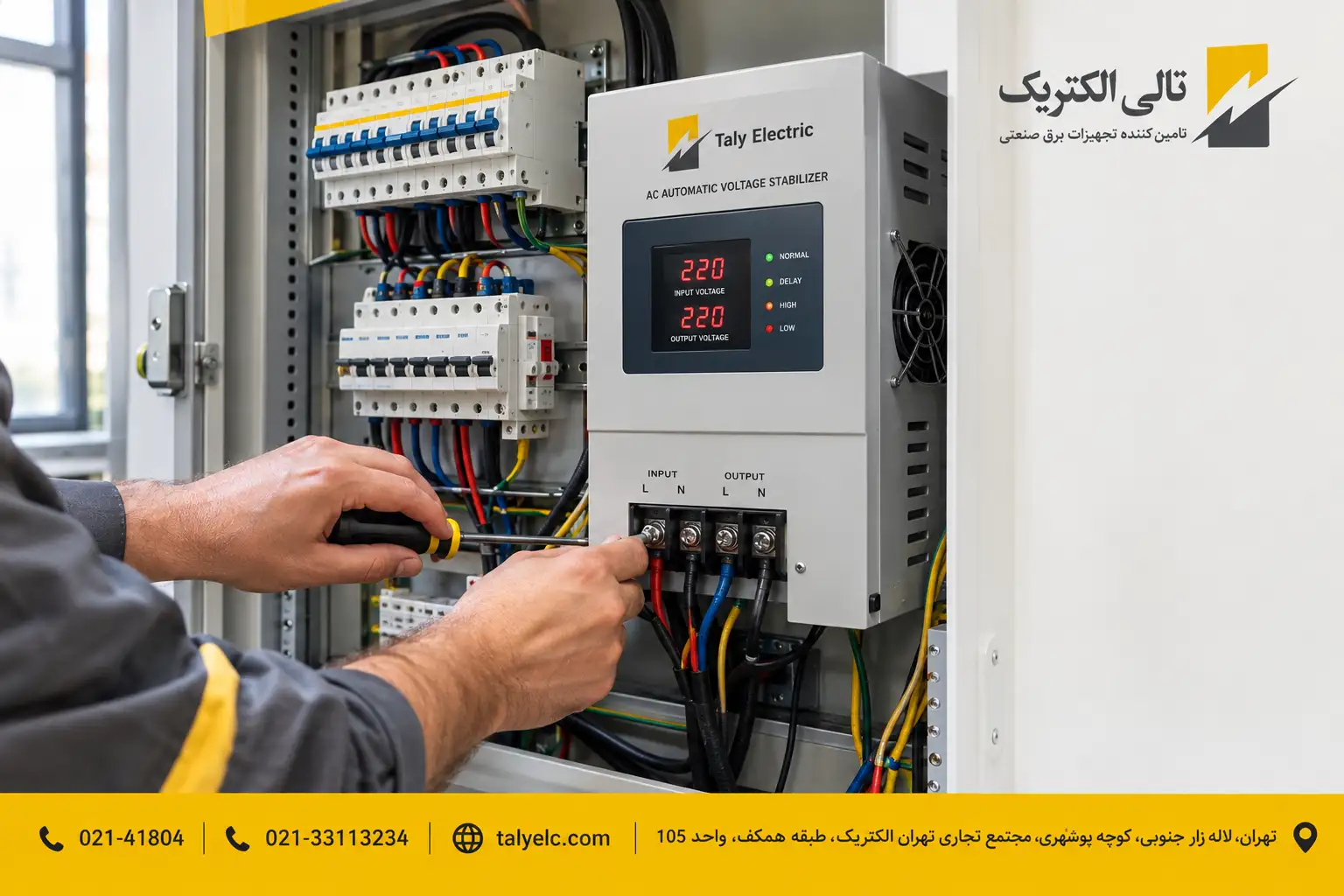

روش نصب استابلایزر خانگی
در این بخش، طریقه نصب استابلایزر خانگی را بهصورت گامبهگام شرح میدهیم تا حتی افرادی که آشنایی مقدماتی با برقکشی دارند نیز بتوانند مسیر کلی کار را درک کنند.
نقشه نصب استابلایزر
اولین گام، تهیه یا مطالعه نقشه نصب استابلایزر مطابق با مدل و ظرفیت دستگاه است. در نقشه استاندارد، ورودی برق شهر ابتدا به کلید اصلی و سپس به ورودی استابلایزر متصل میشود. خروجی استابلایزر نیز به تابلو توزیع فرعی یا مستقیماً به دستگاه مصرفکننده هدایت میگردد. رعایت ترتیب صحیح فاز، نول و ارت در این مرحله از اهمیت بالایی برخوردار است، زیرا اشتباه در اتصال میتواند باعث خرابی فوری دستگاه شود.
نصب استابلایزر تکفاز
برای دستگاههایی مانند یخچال، تلویزیون یا سیستمهای صوتی، نصب استابلایزر تکفاز رایجترین روش است. مراحل کلی به این شرح است:
- قطع برق ورودی و اطمینان از خاموش بودن کامل مدار
- اتصال سیم فاز و نول ورودی برق شهر به ترمینال ورودی استابلایزر
- اتصال سیم ارت بهصورت جداگانه و مطمئن
- اتصال خروجی استابلایزر به پریز یا دوشاخه دستگاه مصرفکننده
- روشن کردن برق و بررسی چراغ نشانگر ولتاژ روی دستگاه
نصب استابلایزر سهفاز
در واحدهای تجاری، کارگاهها یا خانههایی با مصرف بالا، روش نصب استابلایزر سهفاز متفاوت از حالت تکفاز است. در این روش هر سه فاز بهطور مجزا وارد استابلایزر شده و بهصورت مستقل تثبیت میشوند. تعادل بار بین سه فاز باید توسط نصاب استابلایزر بررسی شود تا از اضافهبار روی یک فاز خاص جلوگیری شود. این نوع نصب معمولاً نیازمند تخصص بالاتر و ابزار اندازهگیری دقیقتری است.
نصب تخصصی و ایمن
نصب استابلایزر را به متخصصان تالی الکتریک بسپارید
اگر نگران اشتباه در نصب یا آسیب به لوازم خانگی خود هستید، کارشناسان ما نصب اصولی و استاندارد استابلایزر تکفاز و سهفاز را در محل شما انجام میدهند.
تهران، لالهزار جنوبی
۰۲۱-۴۱۸۰۴
طریقه نصب استابلایزر فاراتل، سارا و امگا
اصول کلی نصب در اکثر برندها یکسان است، اما برخی تفاوتهای جزئی در ترمینالبندی و تنظیمات اولیه وجود دارد که در ادامه بررسی میشود.
نصب استابلایزر فاراتل
در طریقه نصب استابلایزر فاراتل، ترمینالهای ورودی و خروجی معمولاً بهوضوح روی بدنه دستگاه علامتگذاری شدهاند. این برند دارای حفاظت اضافهولتاژ و افتولتاژ داخلی است که پس از نصب بهصورت خودکار فعال میشود و نیازی به تنظیم دستی ندارد.
نصب استابلایزر سارا و امگا
در نصب استابلایزر سارا و امگا، توجه ویژه به تنظیم رنج ولتاژ ورودی اهمیت دارد؛ چراکه برخی مدلهای این برندها دارای سوئیچ انتخاب رنج ولتاژ هستند که باید پیش از اتصال نهایی بررسی و مطابق با شرایط شبکه برق محل تنظیم شود.

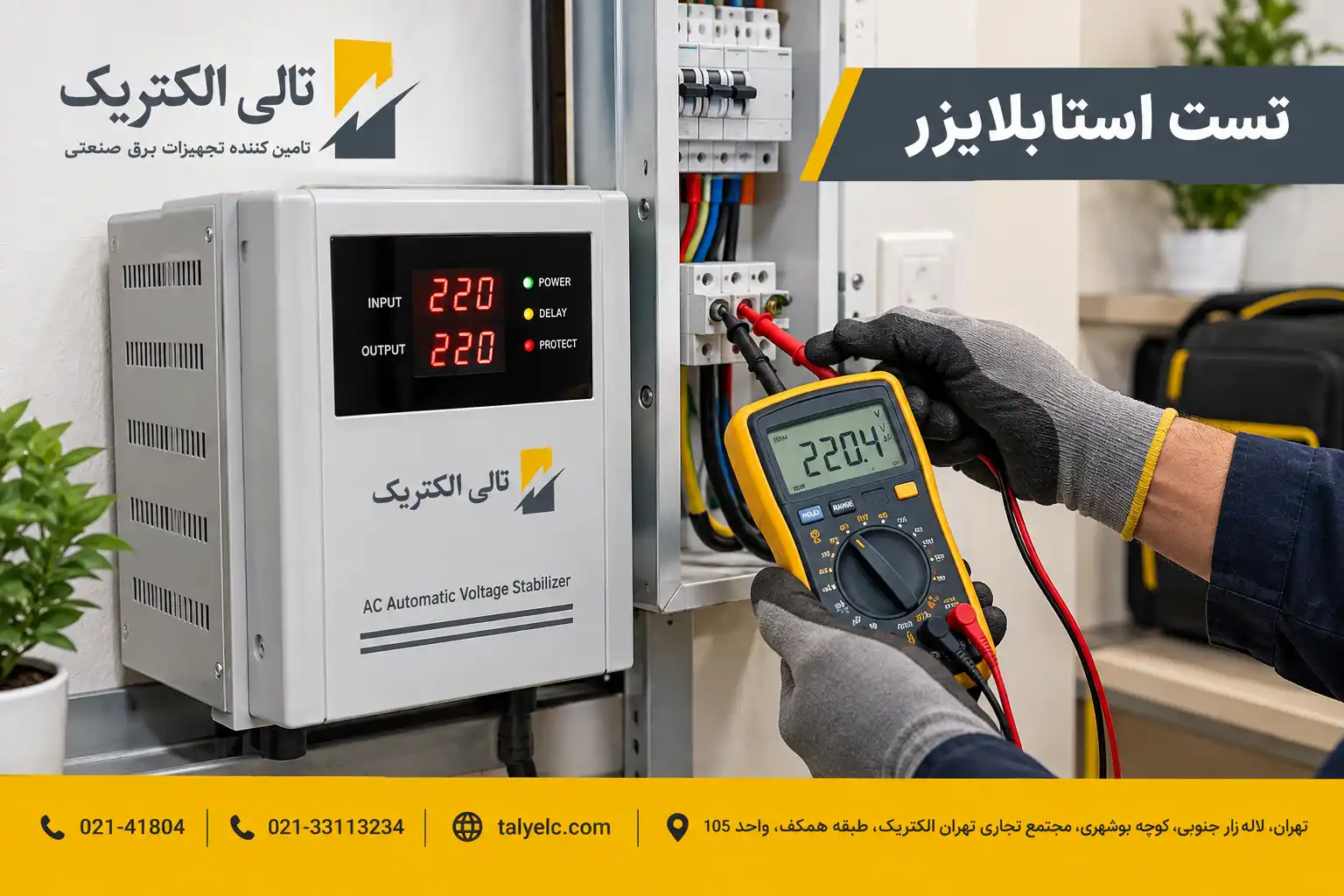

تست استابلایزر
پس از اتمام مراحل نصب، انجام تست استابلایزر ضروری است. در این مرحله با استفاده از مولتیمتر، ولتاژ خروجی دستگاه در حالت بدون بار و سپس با اتصال بار واقعی اندازهگیری میشود. خروجی استاندارد باید در محدوده مجاز (معمولاً ۲۲۰ ولت با اختلاف کمتر از ۵ درصد) قرار داشته باشد. همچنین بررسی گرمای غیرعادی بدنه دستگاه پس از چند ساعت کارکرد اولیه توصیه میشود.
تنظیم استابلایزر
تنظیم استابلایزر شامل تعیین آستانههای قطع و وصل، تنظیم تأخیر زمانی راهاندازی مجدد (Time Delay) و در برخی مدلها تنظیم رنج ولتاژ ورودی است. تأخیر زمانی معمولاً بین سه تا پنج دقیقه تنظیم میشود تا از آسیب به کمپرسور یخچال یا کولر در اثر روشن و خاموش شدن پیاپی جلوگیری شود.
انواع استابلایزر
پیش از نصب، شناخت انواع استابلایزر به انتخاب صحیح مدل کمک میکند. در جدول زیر مقایسه کلی انواع رایج ارائه شده است.
| نوع استابلایزر | مکانیزم تنظیم | کاربرد اصلی | دقت تثبیت ولتاژ |
|---|---|---|---|
| رلهای (Relay Type) | سوییچینگ پلهای | یخچال، تلویزیون، وسایل خانگی سبک | متوسط |
| سروو موتوری | تنظیم پیوسته و نرم | کل منزل، تابلو برق، تجهیزات حساس | بالا |
| تکفاز | اتصال یک فاز | دستگاههای تکی خانگی | بالا |
| سهفاز | اتصال سه فاز مجزا | واحد تجاری، صنعتی و خانههای پرمصرف | بالا |
مزایای نصب اصولی استابلایزر خانگی
- افزایش طول عمر لوازم برقی حساس در برابر نوسان ولتاژ
- کاهش خرابی موتور کمپرسور یخچال و کولر گازی
- پایداری بیشتر شبکه برق منزل در فصل تابستان و اوج مصرف
- پیشگیری از آسیب به بردهای الکترونیکی گرانقیمت
- کاهش هزینههای تعمیر و نگهداری در بلندمدت
معایب نصب نادرست استابلایزر
- اتصال اشتباه فاز و نول که میتواند به دستگاه آسیب فوری بزند
- عدم تناسب ظرفیت استابلایزر با بار واقعی که باعث قطع مکرر میشود
- نبود ارت مناسب که خطر برقگرفتگی را افزایش میدهد
- نصب در محیط مرطوب که عمر قطعات داخلی را کاهش میدهد
مشاوره تخصصی ۱۴۰۵
مطمئن نیستید کدام استابلایزر برای منزل شما مناسب است؟
کارشناسان تالی الکتریک با بررسی نوع و تعداد لوازم برقی منزل شما، مناسبترین ظرفیت و نوع استابلایزر را پیشنهاد داده و فرآیند نصب را تضمین میکنند.
talyelc.com
۰۲۱-۳۳۱۱۳۲۳۴
اجرت نصب استابلایزر
اجرت نصب استابلایزر بسته به نوع دستگاه (تکفاز یا سهفاز)، پیچیدگی سیمکشی، فاصله محل نصب تا تابلو اصلی و منطقه جغرافیایی متفاوت است. برای نصب یک دستگاه تکفاز خانگی معمولاً هزینه نصب کمتر از نصب سهفاز یا نصب کل تابلو برق منزل است. توصیه میشود پیش از سفارش، استعلام دقیق هزینه از فروشنده یا نصاب استابلایزر دریافت شود تا هزینه نهایی شفاف باشد.

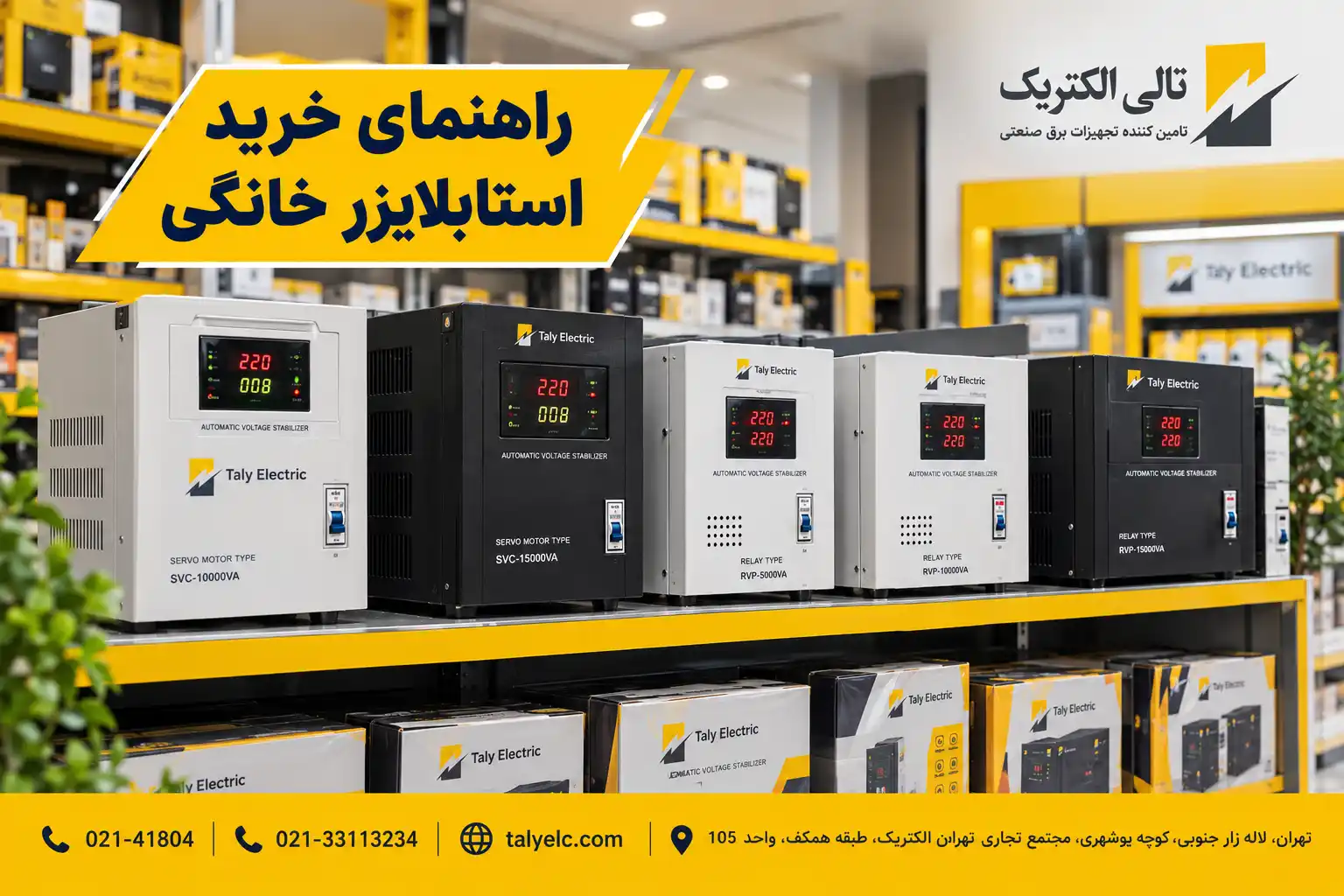

راهنمای خرید استابلایزر
برای انتخاب استابلایزر مناسب، به این موارد توجه کنید:
- محاسبه دقیق توان مصرفی کل یا تکی دستگاهها بر حسب وات
- انتخاب ظرفیت با حاشیه اطمینان حداقل ۲۰ تا ۳۰ درصد بیشتر از مصرف واقعی
- بررسی نوع مکانیزم (رلهای یا سروو موتوری) بر اساس حساسیت تجهیزات
- اطمینان از گارانتی معتبر و خدمات پس از فروش برند
- توجه به رنج ولتاژ ورودی قابل تحمل دستگاه، متناسب با نوسانات منطقه محل سکونت
جمعبندی
طریقه نصب استابلایزر خانگی فرآیندی است که با رعایت اصول ایمنی، محاسبه دقیق ظرفیت و پیروی از نقشه نصب استابلایزر استاندارد قابل انجام است. با این حال، برای نصب دستگاههای سهفاز یا تابلو کامل منزل، استفاده از نصاب استابلایزر مجرب توصیه میشود تا از بروز اشتباهات فنی و هزینههای اضافی جلوگیری شود. با تست و تنظیم درست پس از نصب، میتوانید از عملکرد پایدار استابلایزر و محافظت کامل لوازم برقی خود در برابر نوسانات ولتاژ شبکه اطمینان حاصل کنید.
سوالات متداول
برای دستگاههای تکی و کمتوان با رعایت کامل نکات ایمنی امکانپذیر است، اما برای کل منزل یا سیستم سهفاز استفاده از نصاب استابلایزر توصیه میشود.
محلی خشک، دارای تهویه مناسب، دور از رطوبت و نور مستقیم آفتاب، و در دسترس برای بازدیدهای دورهای بهترین گزینه است.
در صورت تغییر محل نصب، تغییر بار مصرفی یا مشاهده قطع و وصلهای غیرعادی، تنظیم مجدد استابلایزر توصیه میشود.
بله، نصب سهفاز نیازمند تعادل بار بین سه فاز و تخصص فنی بالاتری نسبت به نصب تکفاز است.
اصول کلی مشابه است اما جزئیاتی مانند تنظیم رنج ولتاژ یا محل ترمینالها ممکن است بین برندها متفاوت باشد.
در مناطقی که نوسان ولتاژ یا قطعیهای مکرر برق رایج است، نصب استابلایزر بهشدت توصیه میشود تا از آسیب به لوازم برقی جلوگیری شود.
