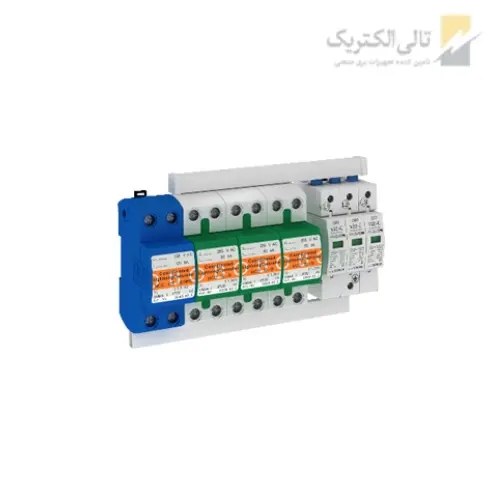

سرج ارستر ترکیبی تیپ 1+2 سه فاز و نول OBO Bettermann مدل PS4-B+C TT+TNS
سرج ارستر OBO Bettermann مدل PS4-B+C TT+TNS با کد فنی 5089761، یک تجهیز حفاظتی ترکیبی برای محافظت از سیستم‌های برق سه‌فاز در برابر اضافه‌ولتاژهای گذرا ناشی از صاعقه و کلیدزنی در شبکه برق است. این محصول با بهره‌گیری از حفاظت ترکیبی کلاس B+C و تیپ 1+2، برای کاهش اثر جریان‌های ضربه‌ای و محدود کردن اضافه‌ولتاژهای مخرب در تأسیسات الکتریکی طراحی شده است.
این سرج ارستر با پشتیبانی از مدار سه فاز و نول، قابلیت استفاده در سیستم‌های توزیع برق متناسب با آرایش اتصال TT و TN-S را دارد. ظرفیت بالای تخلیه جریان ضربه‌ای، سطح حفاظت ولتاژی مناسب و امکان تعویض ماژول‌ها، آن را به گزینه‌ای کاربردی برای افزایش ایمنی تجهیزات و زیرساخت‌های الکتریکی تبدیل می‌کند.
ویژگی‌ها و مزایای محصول
- حفاظت ترکیبی تیپ 1+2: مناسب برای مقابله با اضافه‌ولتاژهای ناشی از صاعقه و کلیدزنی، مطابق با شرایط طراحی و نصب.
- مناسب سیستم سه‌فاز و نول: طراحی‌شده برای حفاظت از شبکه‌های برق سه‌فاز در آرایش‌های سازگار TT و TN-S.
- ظرفیت بالای تخلیه جریان: جریان تخلیه نامی 50 کیلوآمپر و جریان ضربه صاعقه تا 125 کیلوآمپر در مسیر N-PE.
- سطح حفاظت ولتاژی 1.3 کیلوولت: کمک به محدودسازی اضافه‌ولتاژ و کاهش تنش الکتریکی وارد بر تجهیزات.
- ماژول‌های قابل تعویض: تسهیل نگهداری و تعویض ماژول‌های حفاظتی در زمان نیاز.
- نمایشگر وضعیت سلامت: امکان بررسی وضعیت عملکرد ماژول‌های حفاظتی از طریق نشانگر تعبیه‌شده.
- برند معتبر آلمانی: تولید شرکت OBO Bettermann، از تولیدکنندگان تجهیزات حفاظت در برابر صاعقه و اضافه‌ولتاژ.
مشخصات فنی
- برند: OBO Bettermann
- مدل: PS4-B+C TT+TNS
- کد کالا: 5089761
- نوع حفاظت: Type 1+2، کلاس B+C
- مدار قابل حفاظت: سه فاز و نول
- ولتاژ نامی هر فاز: 230 ولت AC
- حداکثر ولتاژ عملکرد مستمر هر فاز: 255 ولت
- جریان تخلیه نامی In (موج 8/20 میکروثانیه): 50 کیلوآمپر
- جریان تخلیه ضربه‌ای (موج 10/350 میکروثانیه): 50 کیلوآمپر
- جریان ضربه صاعقه در مسیر N-PE: 125 کیلوآمپر
- جریان ضربه صاعقه در مسیر L-N: 50 کیلوآمپر
- جریان تخلیه کل Itotal (موج 8/20 میکروثانیه): 100 کیلوآمپر
- سطح حفاظت ولتاژی Up: 1.3 کیلوولت
- درجه حفاظت بدنه: IP20
- حداکثر جریان فیوز پشتیبان: 125 آمپر
- سطح مقطع ترمینال: 10 تا 25 میلی‌متر مربع
- کنتاکت کمکی: ندارد
- قابلیت تعویض ماژول: دارد
- نمایشگر وضعیت سلامت: دارد
- کشور سازنده: آلمان
کاربردهای سرج ارستر PS4-B+C TT+TNS
این محصول با توجه به مشخصات فنی خود می‌تواند در تابلوهای اصلی توزیع برق، تأسیسات صنعتی و تجاری، ساختمان‌های مجهز به تجهیزات الکتریکی حساس و سایر شبکه‌های سه‌فاز سازگار با سیستم اتصال زمین مربوطه مورد استفاده قرار گیرد. انتخاب نهایی باید با توجه به سطح خطر صاعقه، نوع شبکه، آرایش اتصال زمین و الزامات حفاظتی پروژه انجام شود.
نکات مهم نصب
برای دستیابی به عملکرد مناسب، نصب سرج ارستر باید توسط متخصص برق و مطابق دستورالعمل سازنده و استانداردهای مربوطه انجام شود. هماهنگی با سیستم اتصال زمین، انتخاب صحیح فیوز پشتیبان، رعایت سطح مقطع هادی‌ها و کوتاه نگه‌داشتن مسیرهای اتصال از نکات مهم در طراحی و نصب این تجهیز هستند.
جمع‌بندی: سرج ارستر OBO Bettermann مدل PS4-B+C TT+TNS با کد 5089761، راهکاری برای حفاظت ترکیبی تیپ 1+2 در شبکه‌های سه‌فاز و نول است که با ظرفیت بالای تخلیه جریان، ماژول‌های قابل تعویض و نمایشگر وضعیت سلامت، به افزایش قابلیت اطمینان و ایمنی تأسیسات الکتریکی کمک می‌کند.
