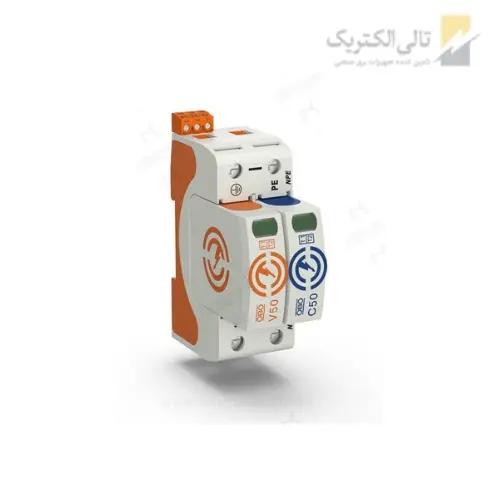

سرج ارستر تک‌فاز و نول OBO Bettermann مدل V50-1+NPE-280 کد 5093522
سرج ارستر OBO Bettermann مدل V50-1+NPE-280 با کد فنی 5093522، یک تجهیز حفاظتی برای مقابله با اضافه‌ولتاژهای گذرا ناشی از صاعقه و عملیات کلیدزنی در شبکه‌های برق است. این محصول با بهره‌گیری از فناوری حفاظتی ترکیبی تیپ 1+2، برای تخلیه جریان‌های ضربه‌ای و محدودسازی اضافه‌ولتاژ طراحی شده و به کاهش احتمال آسیب به تجهیزات الکتریکی و الکترونیکی کمک می‌کند.
این سرج ارستر برای شبکه‌های تک‌فاز به همراه نول طراحی شده و با ولتاژ نامی کاری 230 ولت و حداکثر ولتاژ عملکرد پیوسته 280 ولت، در صورت تطابق با شرایط شبکه، می‌تواند در تابلوهای برق ساختمان‌های مسکونی، تجاری و تأسیسات صنعتی مورد استفاده قرار گیرد.
قابلیت نصب روی ریل استاندارد DIN، سطح حفاظت ولتاژی کمتر از 1.3 کیلوولت و ظرفیت بالای تخلیه جریان بین نول و زمین، این محصول را به گزینه‌ای کاربردی برای حفاظت از تجهیزات در برابر اضافه‌ولتاژهای گذرا تبدیل می‌کند.
ویژگی‌ها و مزایای سرج ارستر OBO کد 5093522
- حفاظت ترکیبی تیپ 1+2: محافظت در برابر جریان‌های ضربه‌ای صاعقه و اضافه‌ولتاژهای گذرای ناشی از کلیدزنی.
- مناسب شبکه تک‌فاز و نول: طراحی‌شده برای حفاظت از شبکه‌های برق تک‌فاز با آرایش اتصال سازگار.
- ظرفیت تخلیه جریان بالا: جریان تخلیه نامی 30 کیلوآمپر و جریان تخلیه حداکثر 50 کیلوآمپر با شکل موج 8/20 میکروثانیه، طبق مشخصات اعلام‌شده.
- ظرفیت تخلیه جریان N-PE تا 50 کیلوآمپر: کمک به تخلیه جریان‌های گذرا در مسیر نول به زمین.
- سطح حفاظت ولتاژی پایین: مقدار Up کمتر از 1.3 کیلوولت برای محدودسازی اضافه‌ولتاژهای گذرا.
- واحد قطع ایمنی FS: مجهز به سازوکار قطع ایمنی داخلی طبق مشخصات مدل.
- زمان پاسخ سریع: کمتر از 25 نانوثانیه، مطابق اطلاعات ارائه‌شده.
- نصب آسان: قابل نصب روی ریل DIN با عرض 35 میلی‌متر.
- درجه حفاظت IP20: مناسب برای نصب در داخل تابلو برق با حفاظت محیطی مناسب.
مشخصات فنی سرج ارستر V50-1+NPE-280
| مشخصه | مقدار |
|---|---|
| برند | OBO Bettermann |
| مدل | V50-1+NPE-280 |
| کد فنی | 5093522 |
| نوع تجهیز | سرج ارستر تک‌فاز و نول |
| تیپ حفاظتی | Type 1+2 |
| کلاس حفاظتی | Class I+II |
| ولتاژ نامی کاری | 230 ولت AC |
| حداکثر ولتاژ عملکرد پیوسته Uc | 280 ولت AC |
| جریان تخلیه نامی با موج 8/20 میکروثانیه | 30 کیلوآمپر |
| حداکثر جریان تخلیه با موج 8/20 میکروثانیه | 50 کیلوآمپر |
| جریان تخلیه بین نول و زمین N-PE | 50 کیلوآمپر، طبق اطلاعات ارائه‌شده |
| سطح حفاظت ولتاژی Up | کمتر از 1.3 کیلوولت |
| زمان پاسخ | کمتر از 25 نانوثانیه |
| درجه حفاظت | IP20 |
| دمای کاری اعلام‌شده | منفی 40 تا مثبت 80 درجه سانتی‌گراد |
| نوع نصب | ریل DIN، عرض 35 میلی‌متر |
| واحد قطع ایمنی | FS |
کاربردهای سرج ارستر تک‌فاز OBO
سرج ارستر OBO Bettermann مدل V50-1+NPE-280 برای حفاظت از تجهیزات و تأسیسات الکتریکی در برابر اضافه‌ولتاژهای گذرا قابل استفاده است. کاربردهای متداول آن عبارت‌اند از:
- تابلوهای برق ساختمان‌های مسکونی و تجاری
- تابلوهای توزیع برق تک‌فاز
- تجهیزات الکترونیکی و کنترلی حساس
- تأسیسات صنعتی دارای مدارهای تک‌فاز
- سیستم‌های امنیتی و تجهیزات کنترلی، با توجه به شرایط طراحی شبکه
- شبکه‌های دارای سیستم اتصال زمین سازگار با مشخصات تجهیز
چرا استفاده از سرج ارستر اهمیت دارد؟
اضافه‌ولتاژهای گذرا ممکن است در اثر صاعقه، عملیات کلیدزنی یا اختلالات شبکه ایجاد شوند و به منابع تغذیه، تجهیزات الکترونیکی، سیستم‌های کنترلی و سایر مصرف‌کننده‌های متصل به برق آسیب برسانند.
سرج ارستر با هدایت جریان ضربه‌ای به مسیر حفاظتی مناسب و محدودسازی اضافه‌ولتاژ، به کاهش احتمال خرابی تجهیزات و هزینه‌های تعمیر و نگهداری کمک می‌کند. انتخاب صحیح این تجهیز باید متناسب با سطح خطر صاعقه، آرایش شبکه و نوع تجهیزات تحت حفاظت انجام شود.
نکات مهم نصب
- نصب باید مطابق دستورالعمل سازنده و توسط متخصص برق انجام شود.
- سازگاری تجهیز با سیستم اتصال زمین شبکه، از جمله TN-S یا TT، باید بر اساس دیتاشیت رسمی تأیید شود.
- انتخاب فیوز پشتیبان و سطح مقطع هادی‌ها باید مطابق مشخصات سازنده و شرایط شبکه باشد.
- مسیر اتصال به سیستم زمین باید تا حد امکان کوتاه و مطابق الزامات نصب اجرا شود.
- درجه حفاظت IP20 به معنای ضدآب بودن تجهیز نیست؛ نصب باید در محیط و تابلو مناسب صورت گیرد.
جمع‌بندی
سرج ارستر OBO Bettermann مدل V50-1+NPE-280 با کد فنی 5093522، یک تجهیز حفاظتی ترکیبی تیپ 1+2 برای شبکه‌های تک‌فاز و نول است. ظرفیت تخلیه جریان بالا، سطح حفاظت ولتاژی کمتر از 1.3 کیلوولت، زمان پاسخ سریع و قابلیت نصب روی ریل DIN، از ویژگی‌های اصلی این محصول هستند که آن را برای حفاظت از تأسیسات الکتریکی در برابر اضافه‌ولتاژهای گذرا به گزینه‌ای قابل بررسی تبدیل می‌کنند.
