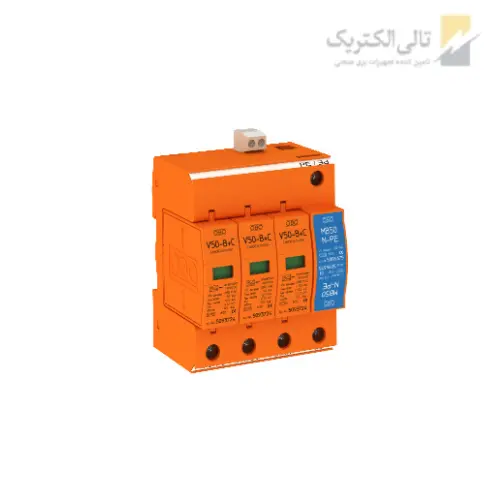

سرج ارستر سه فاز و نول OBO Bettermann مدل V50-B+C 3+NPE کد 5093654
سرج ارستر OBO Bettermann مدل V50-B+C 3+NPE با کد فنی 5093654، یک تجهیز حفاظتی ترکیبی برای محافظت از شبکه‌های برق سه‌فاز در برابر اضافه‌ولتاژهای گذرا ناشی از صاعقه و عملیات کلیدزنی است. این محصول با ترکیب حفاظت کلاس B+C، معادل تیپ 1+2، امکان تخلیه جریان‌های ضربه‌ای و محدودسازی اضافه‌ولتاژ را در یک تجهیز فراهم می‌کند و به کاهش خطر آسیب به تجهیزات الکتریکی و الکترونیکی کمک می‌کند.
در تابلوهای برق، استفاده از سرج ارسترهای ترکیبی باعث کاهش فضای موردنیاز برای تجهیزات حفاظتی و ساده‌تر شدن طراحی و سیم‌کشی می‌شود. مدل V50-B+C 3+NPE برای حفاظت از شبکه‌های سه‌فاز و نول طراحی شده و با قابلیت نصب روی ریل، در تابلوهای توزیع برق ساختمان‌ها و تأسیسات صنعتی و تجاری قابل استفاده است.
ویژگی‌ها و مزایای سرج ارستر V50-B+C 3+NPE
- حفاظت ترکیبی تیپ 1+2: مقابله با جریان‌های ضربه‌ای ناشی از صاعقه و اضافه‌ولتاژهای گذرای ناشی از کلیدزنی.
- مناسب شبکه سه‌فاز و نول: طراحی‌شده برای حفاظت از شبکه‌های توزیع برق سه‌فاز با آرایش اتصال زمین سازگار.
- جریان تخلیه نامی بالا: جریان تخلیه نامی 30 کیلوآمپر مطابق اطلاعات ارائه‌شده برای محصول.
- زمان پاسخ سریع: زمان پاسخ کمتر از 25 نانوثانیه طبق مشخصات اعلام‌شده.
- نصب آسان در تابلو برق: طراحی مناسب برای نصب روی ریل و استفاده بهینه از فضای تابلو.
- قابلیت استفاده در تأسیسات مختلف: مناسب برای کاربردهای مسکونی، تجاری و صنعتی، با توجه به شرایط طراحی شبکه.
- برند معتبر OBO Bettermann: تولیدکننده آلمانی تجهیزات حفاظت در برابر صاعقه و اضافه‌ولتاژ.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | OBO Bettermann |
| مدل | V50-B+C 3+NPE |
| کد فنی | 5093654 |
| نوع تجهیز | سرج ارستر سه فاز و نول |
| کلاس حفاظتی | ترکیبی B+C |
| تیپ حفاظتی | Type 1+2 |
| ولتاژ نامی | 230 ولت |
| جریان تخلیه نامی اعلام‌شده | 30 کیلوآمپر |
| زمان پاسخ | کمتر از 25 نانوثانیه |
| حداکثر جریان فیوز پشتیبان | 125 آمپر |
| درجه حفاظت | IP20 |
| محدوده دمای کاری اعلام‌شده | منفی 40 تا مثبت 80 درجه سانتی‌گراد |
کاربردهای سرج ارستر سه فاز و نول
سرج ارستر OBO Bettermann مدل V50-B+C 3+NPE برای حفاظت از تابلوهای اصلی و فرعی توزیع برق، ساختمان‌های تجاری و اداری، تأسیسات صنعتی و شبکه‌هایی که در معرض اضافه‌ولتاژهای گذرا قرار دارند، قابل بررسی است.
این تجهیز با تخلیه جریان‌های ضربه‌ای و محدودسازی اضافه‌ولتاژ، به کاهش احتمال خرابی تجهیزات متصل به شبکه کمک می‌کند. انتخاب نهایی باید بر اساس نوع سیستم اتصال زمین، سطح خطر صاعقه، محل نصب و الزامات حفاظتی پروژه انجام شود.
اهمیت استفاده از سرج ارستر ترکیبی B+C
در سیستم‌های حفاظتی متداول، ممکن است برای هماهنگی برقگیرهای کلاس B و C به فاصله نصب مشخصی نیاز باشد. سرج ارستر ترکیبی B+C با ادغام عملکرد حفاظتی تیپ 1 و تیپ 2، امکان اجرای حفاظت در یک تجهیز را فراهم می‌کند و می‌تواند فضای موردنیاز در تابلو برق و پیچیدگی سیم‌کشی را کاهش دهد.
نکات مهم نصب
- نصب باید مطابق دستورالعمل سازنده و توسط متخصص برق انجام شود.
- فیوز پشتیبان باید متناسب با مشخصات محصول و شرایط شبکه انتخاب شود.
- سطح مقطع هادی‌ها و طول اتصالات باید مطابق الزامات نصب رعایت شود.
- سازگاری محصول با سیستم اتصال زمین و آرایش شبکه سه‌فاز باید پیش از نصب بررسی شود.
- درجه حفاظت IP20 به معنای مناسب بودن تجهیز برای نصب در محل دارای حفاظت مناسب در برابر تماس و نفوذ اجسام خارجی است؛ شرایط محیطی تابلو باید جداگانه ارزیابی شود.
جمع‌بندی: سرج ارستر OBO Bettermann مدل V50-B+C 3+NPE با کد فنی 5093654، یک راهکار حفاظتی ترکیبی برای شبکه‌های سه‌فاز و نول است که با هدف کاهش اثر اضافه‌ولتاژهای گذرا و جریان‌های ضربه‌ای صاعقه، در تابلوهای توزیع برق مورد استفاده قرار می‌گیرد.
